蒸汽冷凝器是用于冷凝蒸汽并回收冷凝熱的設備,其種類多樣,適用于不同的工業應用和工況條件。板式蒸汽冷凝器,結構簡單,由板片堆疊而成。占地面積小,傳熱效率高。操作維護方便。適用于需要大量冷凝面積的工況,如化工、制藥等領域。
蒸汽冷凝器是用于冷凝蒸汽并回收冷凝熱的設備,其種類多樣,適用于不同的工業應用和工況條件。以下是幾種常見的蒸汽冷凝器類型及其特點:

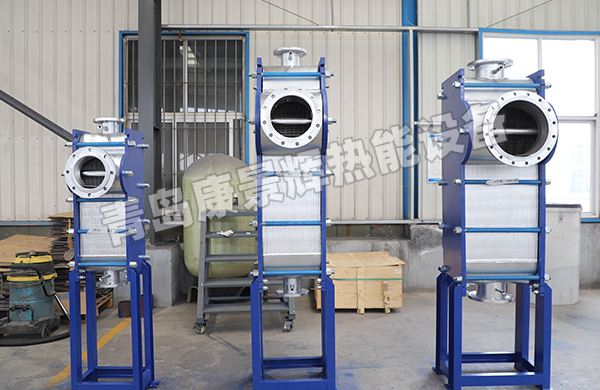

1.板式蒸汽冷凝器
結構簡單,由板片堆疊而成。
占地面積小,傳熱效率高。
操作維護方便。
適用于需要大量冷凝面積的工況,如化工、制藥等領域。
2.管式蒸汽冷凝器
由許多并聯的管子組成。
傳熱效率高,可增加管子數量來提高冷凝效果。
適用于液體含固體顆粒或高粘度流體的工況,如糖化工藝、酒精生產等領域。
3.全焊接蒸汽冷凝器
全焊接結構,結構牢固,密封性好。
適用于高壓高溫工況下的蒸汽冷凝。
耐腐蝕性和工作穩定性好。
常用于石油、化工等行業的生產過程中。
4.殼管式蒸汽冷凝器
冷卻水在管內流動,蒸汽在管外冷凝。
結構緊湊,傳熱效率高。
適用于多種工業過程,尤其是在制冷系統中常見。
5.空氣冷卻式蒸汽冷凝器
使用空氣作為冷卻介質,無需水資源。
適用于水資源匱乏或需要戶外安裝的場合。
結構簡單,維護方便,但冷凝效率可能低于水冷式。
6.蒸發式冷凝器
結合了水冷和空氣冷卻的特點。
通過部分水蒸發來增強冷卻效果。
耗水量少,適合于干燥缺水地區。
7.噴淋式冷凝器
水通過噴淋系統與蒸汽接觸,增強冷凝效果。
結構簡單,傳熱效率高。
適用于需要快速冷凝和大量處理蒸汽的場合。
每種冷凝器的選型都需要根據具體的應用需求、操作條件(如溫度、壓力)、以及環境因素(如水資源的可用性)來決定。選擇合適的冷凝器可以顯著提高系統的熱效率和經濟性。
