1.寬間隙板式換熱器

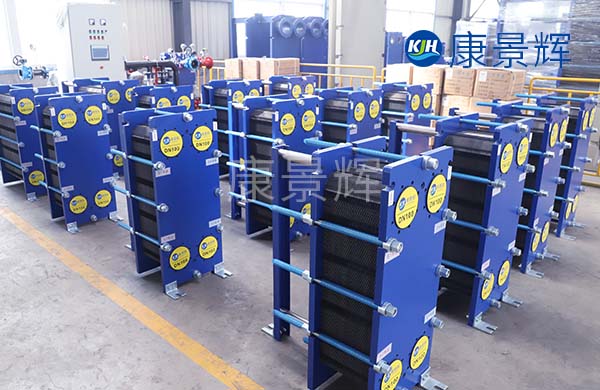

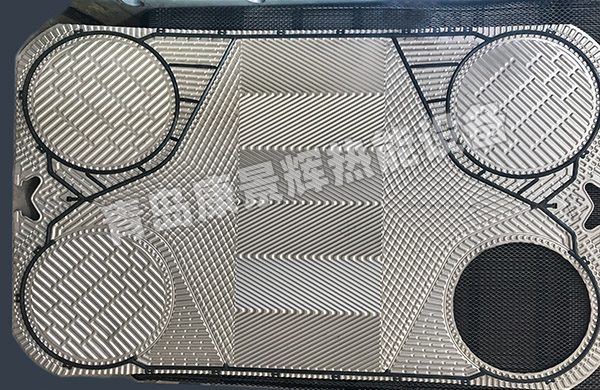

板片的波紋結構基本上與常規人字紋板片相同，但按一定的間距特制有一些定距“筋”，其深度比其他波紋的大，起支撐并保持適當間距的作用，而且角孔較大，導流區的支撐點較少。換熱產品，同一種板片可組成間隙為11.5mm的寬間隙流道，也可以組成寬-窄間隙的流道。

2.魚鱗形板式換熱器

板片的橫截面呈弧形，波紋為魚鱗形或“搓衣板”型；板片之間無支撐或由1-3條縱向密封墊支撐，形成獨立的或相互平行的縱向流道。

3.非對稱型板式換熱器

非對稱型板式換熱器板片可分為兩類：流道的波紋結構不一樣，因此可使流體的流動狀態不同；流道的波紋結構和橫截面積均不同，橫截面積之比可以達到2-3.5，所以非對稱性更大。板片傳熱區沿對稱軸線分為四個部分，每一個部分內的人字紋與縱軸的夾角可不相同；墊片槽的結構也有別于常規板片，其槽底位于二分之一波紋深度的平面上。板片可沿X、Y、Z軸三個方向旋轉，形成兩種不同的流道，分別用于冷、熱流體。

4.另外一種非對稱板式換熱器

板片傳熱區的波紋由固定人字紋和活動人字紋兩部分組成；圓圈內的波紋可任意轉動，與軸線A-B形成不同的夾角。因而可得到所需的NTU值，且還可NTU值可以沿軸線A-B逐排改變，使其與流體準確匹配，并且只需要一套模具。這種板片尤其適用于黏度隨溫度變化而改變的流體，也可用于板式蒸發器。
