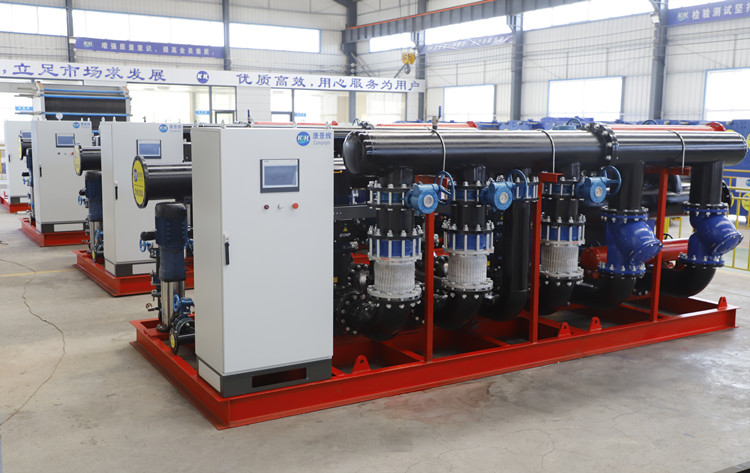

大溫差板式換熱器機組是將水水板式換熱器和吸收式熱泵通過管道安裝在一起,通過兩種換熱方式并立案工作,形成大溫差供熱的效果。 1、 大溫差板式換熱器機組原理 大溫差板式換熱
3、 大溫差板式換熱器機組優勢分析
⑴ 節能降耗
采用吸收式板式換熱器機組后,一次網供回水溫度由原來的110/70℃變?yōu)?10/25℃,溫度差由原來的40℃增加到85℃,意味管網的熱量輸送能力增加約1倍。即通過吸收式換熱大幅降低熱力管網回路熱媒的溫度,拉大輸送溫差,可節約管網建設投資,并降低循環泵的輸送電耗。
⑵ 不可逆損失降低
根據熱力學二定律可知,能級不匹配的換熱過程存在較大的不可逆損失,這將造成大量可用能的浪費。連接一次網和二次網的板式換熱器傳熱溫差大、不可逆損失嚴重。而大溫差板式換熱器機組有效利用了一、二次熱網間的不匹配換熱環節蘊涵的可用勢能,驅動吸收式熱泵,使能量獲得了梯級利用,避免了能量的“大材小用”。
⑶ 為回收低品位余熱創造了有利條件
由于熱網回水溫度降低到了30℃以下,可以更加容易回收電廠凝汽器余熱,從而為提高系統能源利用效率奠定基礎。隨著人們對余熱利用的重視和相應技術的不斷完善,品位較高的預熱(如高溫煙氣)大多被有效利用。
對于品位低、數量大的低溫余熱,如電廠循環冷卻水余熱、燃氣鍋爐或燃氣輪機的煙氣冷凝熱以及一些工業低位余熱等,其有效利用技術的研發仍是一個亟待解決的課題。之所以低品位余熱的回收利用難度高,究其根本原因就是這些余熱與供熱的品位要求不匹配,而抬升低溫余熱品位的手段(如熱泵技術)往往受到技術、投資等方面因素的制約。通過吸收式換熱大幅降低熱力管網回路的熱媒溫度,可實現管網熱媒與低溫余熱的能級匹配,這對低溫余熱的回收與利用是至關重要的。
