板式換熱器是兩種介質進行換熱的機器,我們都知道板式換熱器有4個接口,很多朋友不知道這四個接口的作用是什么,也有很多朋友不明白板式換熱器的四個接口該怎樣去接,有什么注意事項,今天康景輝小編為大家逐一講解一下。

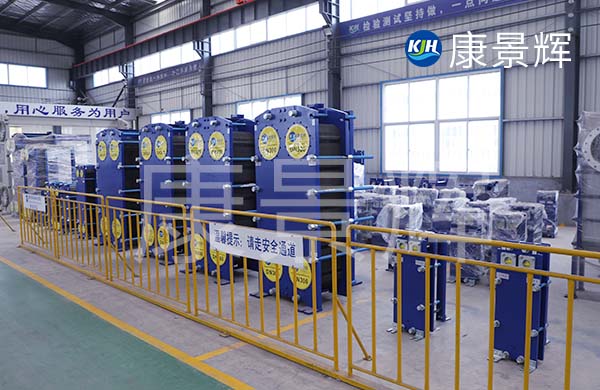

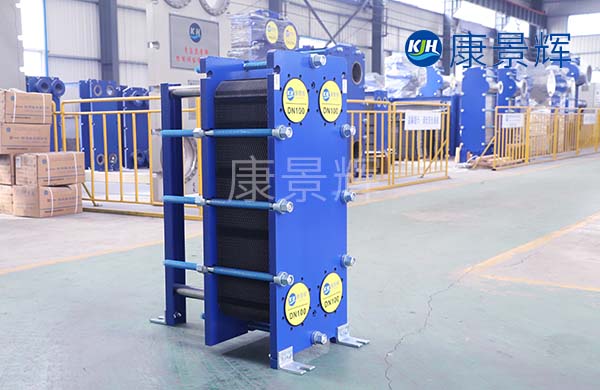

一、板式換熱器4個接口的作用
常用的板式換熱器都是兩種介質換熱,這種板式換熱器是4個接口,分別是:
熱進:熱介質進口。
熱出:熱介質經過換熱以后出口。
冷進:冷源進口。
冷出:冷源換熱以后的出口。
簡單總結就是:熱進,熱出,冷進,冷出,它們的作用主要是保障管道內介質形成對流,實現換熱效果。板式換熱器這4個接口的接法主要根據客戶的需要和工況的實際情況來確定。
二、板式換熱器接口方式
1、 單一側:是板式換熱器常用的一種,通常用來進行水-水,汽-水換熱。接口四個孔是在夾緊板的一個平面上,按照規定的定位尺寸分布在四個角上。
2、 分別單一側:根據管道的位置來確定的接口形式,此類接口位置分別在左右兩側縱向。
3、 雙流程:通常是用來換熱油類的介質,由于油類的密度大,濃度高,進行換熱的傳熱系數低,所以在中間安裝導流板形成兩個流程,從而使換熱系數增加完成熱交換,法蘭的位置在左右兩端的上側是相對的。
4、 單兩側:是指四個法蘭孔在左右兩側,分別在左側的上端和右側的下端。
三、安裝板式換熱器接口的四個注意事項
1.法蘭與筒體組裝前,要用角尺對筒體端面進行檢查,端面傾斜尺寸不能大于15㎜;
2.法蘭與筒體組裝時,要用法蘭彎尺檢查法蘭的垂直度;
3.固定管板與換熱管組裝時,同樣也要用法蘭彎尺檢查固定管板與換熱管及折流板的垂直度;
4.法蘭與法蘭連接時密封面應該保持平行。
