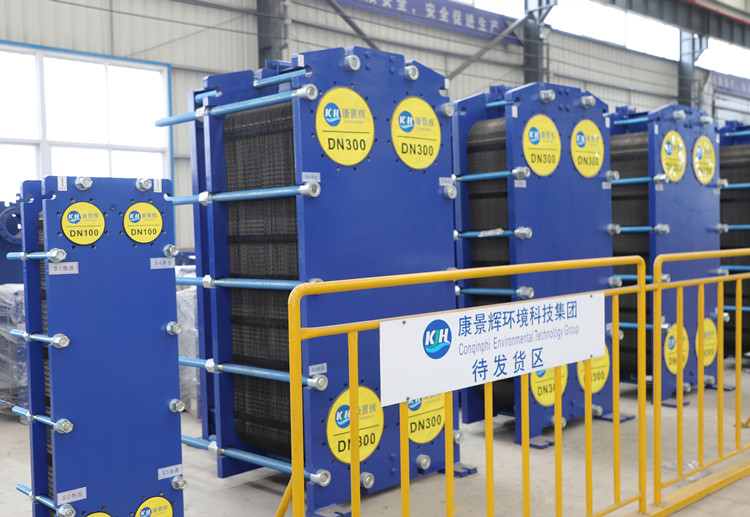

板式換熱器選型計算是業內外朋友都想了解的問題,可能大家在網上搜索板式換熱器選型計算會出來各種各樣的文章,但是,都不具體。今天,康景輝小編通過各種途徑為大家整合了關于板式換熱器選型計算的各種相關知識,希望對有需要的朋友有所幫助。
我們在選型計算過程中需要具備相關的參數,具體如下:
1、 總傳熱量(三元:kW)
一次側、二次側的允許壓力降
高使用溫度
大工作壓力
比熱容以及進出口的溫度差,如果一直傳熱介質的流量,總傳熱量計算可得出。
2、 溫度
T1=熱側進口溫度,T2=熱側出口溫度
t1=冷側進口溫度,t2=冷側出口溫度
3、 熱負荷
板式換熱器保溫良好,熱流量衡算式反映兩流體在換熱過程中溫度變化的相互聯系。無損失的情況下,對于穩態傳熱過程,其熱流量關系為:
熱流體放出的熱流量=冷流體吸收的熱流量
4、 污垢系數
和管殼式換熱器相比,同一種介質的相對于板式換熱器的污垢系數要小得多。無法鑒定水的污垢系數的情況下,板式換熱器中水的流動時處于高湍流狀態,計算時可以保留10富裕量。
5、 壓力降
壓力降直接影響到板式換熱器的大小。
通過相關參數我們可以通過計算得出相關的數據,具體計算方法如下:
1、 求熱負荷Q:
Q=V·ρ·CP·Δt。其中,Q為熱負荷 (W),V為冷、熱流體流量 (t/h),ρ為流體密度 (kg/m3),CP為比熱 (kJ/(kg·℃)),Δt=t1-t2或T1-T2。
2、 求冷、熱流體進出口溫度:
t1=t2+Q/( V·ρ·CP)。
3、 求冷、熱流體流量:
V=Q/[ρ·CP(t2-t1)]。其中,V為體積流量(m3/s)。
4、 求平均溫度差Δtm:
Δtm=[( T1-t2)-( T2-t1)]/ln[(T1-t2)/(T2-t1)]。當T1-t2=T2-t1時,采用Δtm=[(T1-t2)+(T2-t1)]/2。其中,Δtm為平均溫度差;T1,T2分別為熱流體進出口溫度;t1,t2分別為冷流體進出口溫度。
5、 設定冷、熱流體板內流速W (m/s)。
6、 確定總傳熱系數:
查表k (W/(m2·℃))。
7、 計算傳熱面積:
F=Q/(k·Δtm·β)。其中,F(xiàn)為傳熱面積(m2);β為裕度,一般取0.7~0.9。
8、 求板片數:
N=傳熱面積/單片傳熱面積。
9、 求流道數:
n=(N-1)/2。
10、 計算實際流速:
W=V/(3600·f·n)。其中,W為流速(m/s);f為單通道截面積(m2);n為流道數。
11、 計算實際k值:
ka=1/(1/ah+1/ac+δ/λ0;
a=Nu·λ/de;
Re=W·de/γ。
其中,a為給熱系數(W/(m2·℃));γ為運動粘度(m2/s);λ為介質導熱系數(W/(m·℃));Re為雷諾數;de為當量直徑;λ0為板片導熱系數(W/(m·℃))。
12、 計算實際帶走熱量:
Q=ka·F·Δtm。
13、 計算壓降:
ΔP=Eu·ρ·V2·m。其中,m為壓降修正系數;單流程時取1.2~1.4;2,3流程取1.8~2.0;4,5流程取2.6~2.8。
我們在板式換熱器設計選型的過程中要遵循相關原則(之前小編已經寫過板式換熱器選型設計的4大原則,有需要的朋友可以直接點擊進行查看)。以及選型過程中一些相關注意事項,這在板式換熱器選型設計的4大原則里也有相關體現,大家都可以點擊進去查看的。
