一、可拆卸板式換熱器結構

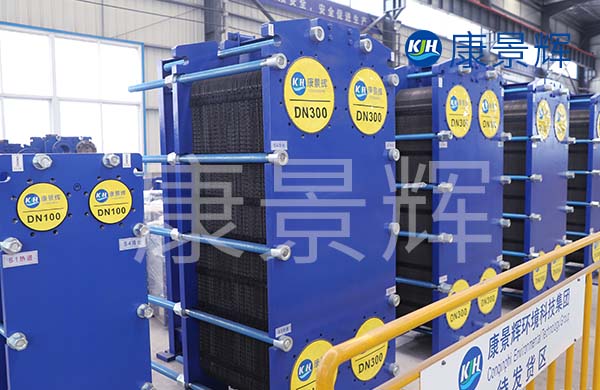

可拆卸板式換熱器的板片、活動壓緊板或和中間隔板均懸掛在上、下導桿之間，板片的數量、順序和方向按設計的要求；板片的周邊和角孔處有密封槽，供放置密封墊片用；固定壓緊板與支柱通過上、下導桿連成一體，稱為框架；擰緊夾緊螺母和螺柱時，活動壓緊板與板片一起被推向固定壓緊板，直至規(guī)定的夾緊尺寸為止。如果需要，可拆去夾緊螺母和螺柱，推開活動壓緊板，取下板片和密封墊片，進行清洗或更換。

可拆卸板式換熱器的板片為壓制有波紋、密封槽和角孔的金屬薄板，是重要的傳熱元件。波紋不僅可強化傳熱，而且可以增加薄板的強度和剛性，從而提高板式換熱器的承壓能力，并由于促使流體呈湍流狀態(tài)，故可減輕沉淀物或污垢的形成，起一定的自潔作用。將人字形波紋端部不同指向的板片，即A板和B板交替組配，相鄰板片之間形成的空間，稱為流道；冷、熱流體分別流過奇數、偶數流道進行換熱。兩種流體的流動方向可為逆流或順流。

可拆卸板式換熱器的密封墊片作用是密封板片之間的周邊，防止流體向外泄露，并按照設計要求，密封一部分角孔，使冷、熱流體按各自的流道流動。

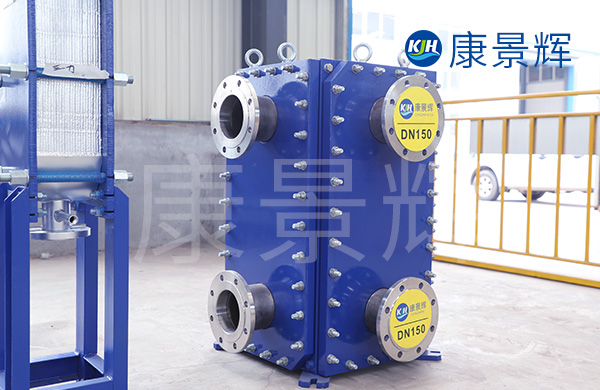

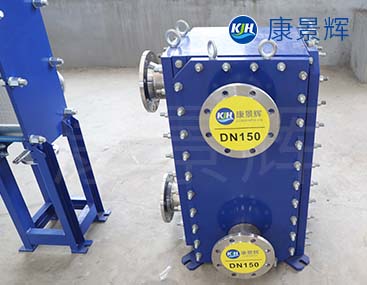

固定壓緊板的角部設有2個或4個接口，并與板片上的相應的角孔連通，供換熱流體流動；單程板式換熱器的接口全部位于固定壓緊板上，故便于拆卸和維修。

中間隔板是供三種以上的流體換熱時用的，可將同一框架上的板束分為兩段或幾段，每一段分別供兩種流體進行換熱。具有供第三種流體進、出的接口，并同各段或外部管道連接。每增加一種流體，一般需增加一塊中間隔板；兩種流體時，無需中間隔板。在多程板式換熱器的分程處，需裝設具有加強盲孔的板片或分隔板。

二、可拆卸板式換熱器的流程組合

冷、熱流體的程數、流道數和相對流動方向的配置，稱為“流程組合”。同一個流體流入流道的方向每改變一次，即為一程；每一程可包括一個或若干個并聯的流道。每一臺可拆卸板式換熱器可按單程或多程、順流或逆流組合。
