全焊式板式換熱器是一種結合了多種換熱器優點于一體的換熱設備,主要集成了可拆式板式換熱器和管殼式換熱器的優點,焊接強度高、無接觸焊接、換熱效率高、變形小等特點。
一、全焊接板式換熱器工作原理
全焊接板式換熱器是屬于間壁式換熱器,結構形式是相鄰兩張板片之間,通過焊接形成兩種流通通道,兩種不同溫度的介質分別在同一板片兩側的通道中流過,每種介質通道通過分程隔板來控制流通面積及流通長度,這樣高溫流體通過板式換熱器將熱量傳遞給低溫流體,從而實現換熱。
二、全焊接板式換熱器優勢
1.焊接強度高,板材焊接強度高于母材。
2.熱影響區域小,變形小,減少晶間腐蝕,避免應力腐蝕開裂。
3.采用自動鐳射激光焊接,焊接穩定性高,板片厚度可達到0.6mm,提高了換熱器的換熱效率。
4.無接觸焊接,無機械變形,焊接外表美觀。
5.焊接后整機收縮率小,變形量小,尺寸得到保證。
6.管箱開口尺寸與接管尺寸一致,管箱內接管不會凸出,保證換熱器介質不會滯留在換熱器內。
7.預緊力提供裝置,可避免設備運行時由于液體沖擊抖動導致的磨損。
8.板片模具采用延合模設計,使板片拉伸變形量小,板片減薄量小。
三、全焊接板式換熱器應用領域

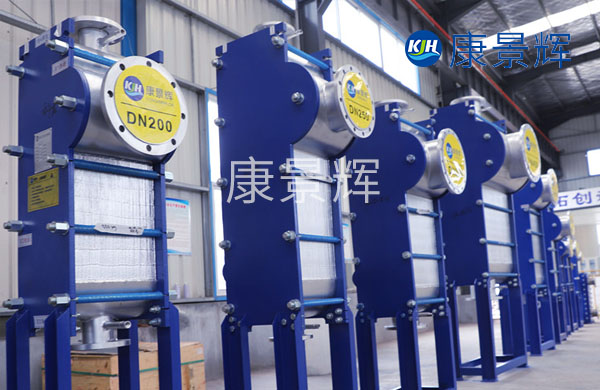

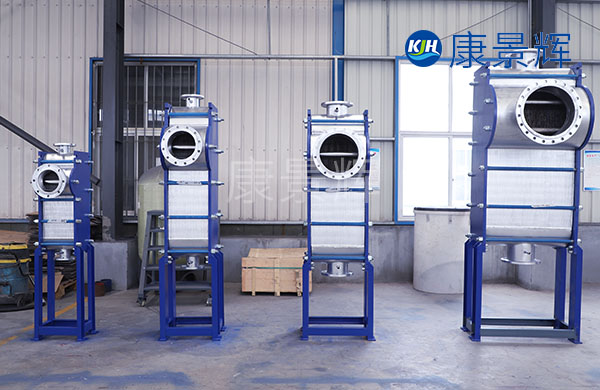

康景輝生產的全焊接板式換熱器,已經被廣泛的應用到醫藥行業、廢水處理蒸發濃縮行業、純水加熱冷凝、海水淡化、高鹽廢水提純等行業中。
