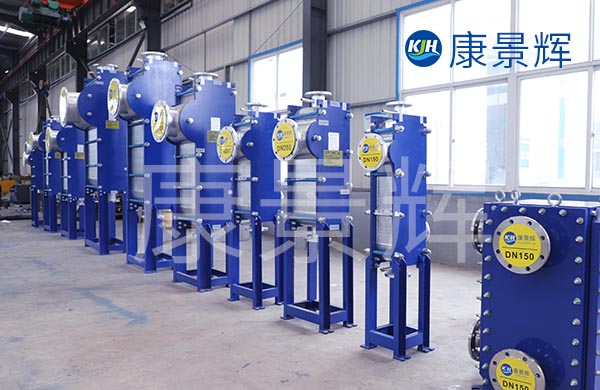

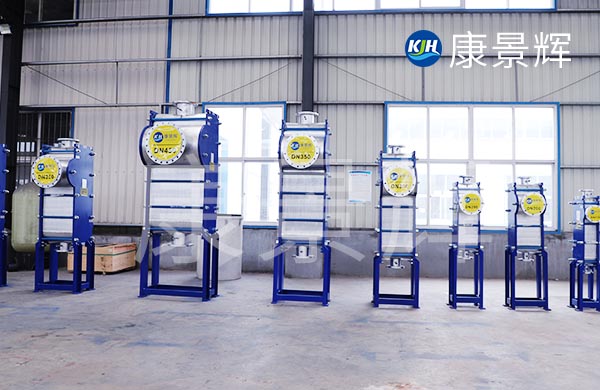

板式全焊接式換熱器是在可拆卸板式換熱器和管式換熱器的基礎上,設計研發的新型換熱設備,焊接式板式換熱器的板片不需要膠墊,板片是壓力機沖壓而成,壓制均勻.
板式全焊接式換熱器是在可拆卸板式換熱器和管式換熱器的基礎上,設計研發的新型換熱設備?,F(xiàn)在不管是工廠生產還是區域供暖,都用蒸汽為熱源。在蒸汽熱量回收利用和換熱方面,能發揮蒸汽利用作用較好的換熱器就屬全焊接板式換熱器了。
一、板式全焊接式換熱器的特點:
1、板式全焊接式換熱器的板片不需要膠墊,板片是壓力機沖壓而成,壓制均勻;
2、其波紋設計使流體在較低的流速下也能產生湍流;
3、整個板片系列采用氬弧焊接而成,密封性能好;
4、是耐較高溫度和壓力的換熱器型號。工作溫度達到300℃,耐壓能力達到5MPa。
二、板式全焊接式換熱器的材質
1、框架材質:碳鋼、不銹鋼
2、板片材質;奧氏體不銹鋼304、316L、2205雙相不銹鋼、鈦材、哈氏合金、鎳等。
三、板式全焊接式換熱器的結構原理
相鄰兩片換熱板之間形成凹凸幾何紋路,呈180度相反組合,這樣兩塊換熱板之間的凹凸脊線形成的交錯的接觸點,每個接觸點都是真空焊接的,這樣就形成了耐高壓的板式換熱器交錯流通結構,達到較好的冷熱介質換熱效果。
四、關于板式全焊接式換熱器的正確清洗方法,在之前的文章中有詳細的介紹,有興趣的朋友可以點擊查看了解。
