板式換熱器選型

來源: 板式換熱器
時間: 2021-04-19
瀏覽次數: 7488044

說到板式換熱器選型,很多客戶問機器還有大小規格的不同嗎?是的, 板式換熱器 不跟一些通用機器一樣,不管客戶的情況如何,都是一樣的規格型號。而板式換熱器需要考慮介質、

說到板式換熱器選型,很多客戶問機器還有大小規格的不同嗎?是的,板式換熱器不跟一些通用機器一樣,不管客戶的情況如何,都是一樣的規格型號。而板式換熱器需要考慮介質、溫度、換熱量、面積等等方面的因素才能確定選擇什么樣的板式換熱器實用。要不花貴錢都買不到合適的換熱器。要不是溫度老達不到,要不就是達到了卻造成了很大的浪費。

一、板式換熱器的板型選擇

板片型式或波紋式應根據換熱場合的實際需要而定。

1、對流量大允許壓降小的情況,應選用阻力小的板型。反之選用阻力大的板型;

2、根據流體壓力和溫度的情況,確定選擇可拆卸式還是全焊式;

3、確定板型時不易選擇單板面積太小的板片,以免板片數量過多,板間流速偏小,傳熱系數過低,對較大的換熱器更應注意這個問題。


二、板式換熱器流程和流道的選擇

流程指板式換熱器內一種介質同一流動方向的一組并聯流道,而流道指板式換熱器內,相鄰兩板片組成的介質流動通道。一般情況下,將若干個流道按并聯或串聯的方式連接起來,以形成冷、熱介質通道的不同組合。

流程組合形式應根據換熱和流體阻力計算,在滿足工藝條件要求下確定。盡量使冷、熱水流道內的對流換熱系數相等或接近,從而得到較佳的傳熱效果。因?yàn)樵趥鳠岜砻鎯蓚?cè)對流換熱系統相等或接近時傳熱系統獲得較大值。雖然板式換熱器各板間流速不等,但在換熱和流體阻力計算時,仍以平均流速進行計算。由于“U”形單流程的接管都固定在壓緊板上,拆裝方便。

三、板式換熱器的壓降校核實驗
在板式換熱器的設計選型時,一般對壓降有一定的要求,所以應對其進行校核。如果校核壓降超過允許壓降,需要重新進行設計選型計算,直到滿足工藝要求為止。

四、選型要點及原則
1、流速及取值:

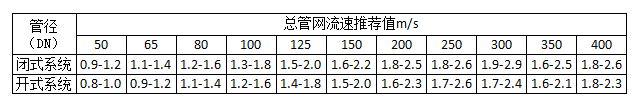

1.1、換熱管網流速:指進、出水管路,見流速表。
1.2、機組總管流速:管徑≦ 80時,選1m/s, ≧ 100時,見流速表。

板式換熱器選型

1.3、角孔流速:較大為6m/s (四個進出口)。
1.4、板間流速:0.4 ~ 0.8m/s(L型0.8,M型0.6,H型0.4)。

2、換熱面積:指換熱器的面積,單板面積*參與換熱片數(總片數減二)
2.1、換熱面積的計算:換熱面積=換熱量/換熱系數/對數平均溫差/污垢系數

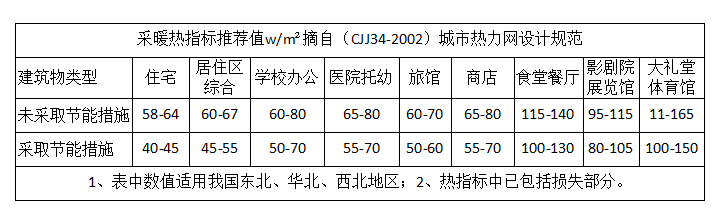

2.2、換熱量的計算:換熱量=建筑面積*采暖熱指標(即熱負荷,見指標表)

板式換熱器選型

3、介質參數:

3.1、區域供暖:暖氣采暖/地?zé)岵膳?10/75 ℃ - 50/75
3.2、區域供暖:地?zé)岵膳?10/75 ℃- 40/50 ℃
3.3、樓宇空調:風機盤管采暖:110/75 ℃ - 50/60 ℃
3.4、生活熱水:洗浴、廚房、洗衣房:70/50 ℃ - 10/55 ℃
3.5、泳池供水:游泳池恒溫供水:110/70 ℃ - 10/40 ℃
3.6、高層空調制冷:冷水轉換:7/11 ℃ - 8/12 ℃

五、板式換熱器選型計算的方法及公式

(1) 求熱負荷Q
Q=G.ρ.CP.?t
(2) 求冷熱流體進出口溫度
t2=t1+ Q /G .ρ .CP
(3) 冷熱流體流量
G=Q / ρ .CP .(t2-t1 )
(4) 求平均溫度差?tm?tm=(T1-t2)-(T2-t1)/In(T1-t2)/(T2-t1)或?tm=(T1-t2)+(T2-t1)/2
(5) 選擇板型
若所有的板型選擇完,則進行結果分析。
(6) 由K值范圍,計算板片數范圍Nmin,Nmax
Nmin = Q / Kmax .?tm .F P .β
Nmax = Q / Kmin .?tm .F P .β
(7) 取板片數N(Nmin≤N≤Nmax )
若N已達Nmax,做(5)。
(8) 取N的流程組合形式,若組合形式取完則做(7)。
(9) 求Re,Nu
Re = W .de/ ν
Nu =a1.Rea2.Pra3
(10)求a,K傳熱面積F
a = Nu .λ/ de
K= 1 / 1/ah+1/ ac+γc+γc+?/λ0
F=Q /K .?tm .β
(11)由傳熱面積F求所需板片數NN
NN= F/ Fp+ 2
(12)若N<NN,做(8)。
(13)求壓降?p
Eu = a4.Rea5?p = Eu .ρ.W2 .ф
(14) 若?p>?允 ,做(8);
若?p≤?允 ,記錄結果 ,做(8)。
注: 1.(1)、(2)、(3)根據已知條件的情況進行計算。
2.當T1-t2=T2-t1時采用?tm = (T1-t2)+(T2-t1)/2
3.修正系數β一般0.7~0.9。
4.壓降修正系數ф ,單流程ф度=1~1.2 ,二流程、三流程ф=1.8~2.0,四流程ф=2.6~2.8。
5.a(chǎn)1、a2、a3、a4、a5為常系數。

選型計算各公式符號的意義及單位

符號意義單位符號意義單位
Q熱負荷WCp比熱KJ/kg℃
ρ流體密度Kg/ m3?tm平均溫差
G體積流量m3/sF傳熱面積m2
K傳統系數W/ m2℃W流 速m/s
T1、T2熱介質進出口溫度t1、t2熱介質進出口溫度
m流程數
n流道數
α對流換熱系數W/ m2℃f單通道截面積m2
ν運動粘度m2/sλ介質導熱系數W/ m℃
?p阻力損失MpaEuEu = ?p / ρ. W2無量綱
Re雷諾數Re = W .de /ν無量綱de當量直徑m
NuNu = de.α / γ無量綱Pr普朗特?cái)?shù)
λ0板片導熱系數W/ m℃t板 厚m
β修正系數
h、c熱、冷介質角標
γP熱介質污垢熱阻m2℃/Wγc冷介質污垢熱阻m2℃/W



選用板式換熱器就是要選擇板片的面積,它的選擇主要有兩種方法,但這兩種都比較難理解,較簡單的是套用公式:
Q=K×F×?t
Q--熱負荷
K--傳熱系數
F--換熱面積
Δt--傳熱溫差(一般用對數溫差)
傳熱系數取決于換熱器自身的結構,每個不同流道的板片,都有自身的經驗公式,如果不嚴格的話,可以取2000~3000。算出的板換的面積要乘以一定的系數如1.2。

六、選型軟件
對于板式換熱器的選型軟件,一般每個廠家根據自己的板型都有自己的選型軟件。國際上通用的軟件有HTRI、HTFS等。國內的計算軟件公開的很少。再者現在國內同行業中的板式換熱器的廠家良莠不齊,也不能完全按照這些軟件來進行計算。所以,如果要買到稱心如意的板式換熱器,就得實地考察廠家。
