我們的傳統板式換熱器是許多市場中廣泛使用的理想選擇。我們有多種外形規格組合,我們定制了每臺散熱交換機以滿足您的確切要求。創新技術和智能設計使我們傳統的板式換熱器成
我們傳統的板式換熱器是許多市場中廣泛使用的理想選擇。我們有多種外形規格組合,我們定制了每臺散熱交換機以滿足您的確切要求。創新技術和智能設計使我們傳統的板式換熱器成為了很好的投資。
一、產品說明

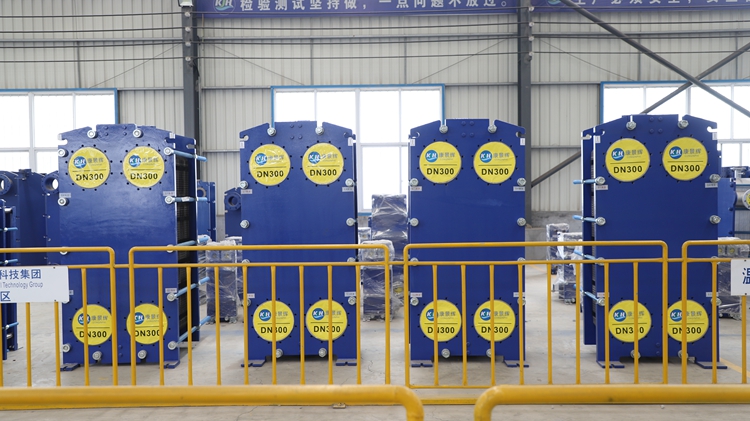

傳統可拆卸板式換熱器
傳統平板換熱器可靠的質量和高散熱效率已成為廣泛使用的解決方案。
這對我們的用戶朋友來說意味著什么呢?
廠家和客戶可以密切合作,開發定制板式換熱器。我們了解生產工藝背后的流程,因此每個解決方案都是定制解決方案,是針對您和您的業務量身定制的。
廣泛的板型產品組合和型號選項使您能夠始終為客戶提供合適的解決方案。我們的模型制造理想湍流,充分利用可用的壓降。
總是有效的選擇!
因為適用于大多數作業條件,所以盡可能設計單通道解決方案。無需卸下管道熱開關,即可在頭部的所有連接上進行檢查、清潔或維修。使用板式換熱器進行快速、簡單的安裝和維護。
由于空間要求盡可能小、能耗低、高性能所需的套數減少,換熱器設計將在今后的設計中更加良好。
二、特性和優點
體驗個別客制化方案的需要,完全符合客戶需求并降低能源消耗。高性能和低壓力的減少了系統不必要的負擔,優化了整個系統的性能。設計的結果是占地面積小、安裝簡單、易于維護的緊湊等解決方案。
三、基本結構設計
板片是由腐蝕性強的不銹鋼或鈦等沖床形成的。每張板片都裝有密封墊片。板掛在導桿上,固定架和可移動架之間用螺栓連接。板塊之間固定的空隙使液體完全流動。進出口連接器可以安裝在固定臺或移動臺上。
導熱板分為A板和B板,在牙齒板塊之間形成通道。高溫液體的低溫液體在相反的方向交替流動,進行熱交換。通過這種方法,通過設備獲得了高導熱性能。倒放a板時,可以用作b板。因此,對于許多系列,只有一種類型的板式換熱器可以用作a板塊或b板。
每個熱導板加工成各種波紋狀,以提高強度和導熱面積。還可以增加湍流,提高熱導率。導熱板在每個角落都有通道孔。每個板用安裝在外部邊緣槽中的墊片密封。
通道設計在單通道設計中,所有連接件只安裝在剛架的一側,這樣管道構造更容易,布局更靈活。在多通道設計中,連接件安裝在固定框架和可移動框架的兩側,因此須刪除和調整管道。
四、可拆式換熱器的標準
容量范圍:0.1m³/h至5000m³/h
工作壓力:≤3.0MPaG
工作溫度:≤180℃
表面面積:0.18㎡/臺 2500㎡/臺
五、基板材料:
不銹鋼:304SS、316SS、316LSS、317LSS等
鈦:Ti,Pd-Ti
鎳基礎合金:C-276、C-22、b、g等
鎳:Ni
墊片材料:NBR、EPDM、RFPM硅、TCG等
六、設備性能
在水-水的熱交換中,總熱導率(U-值)可以達到4000到9000W/(M2 C),因為電路板的波紋提供了高湍流。這是板式換熱器導熱系數高的原因之一。此外,這種高湍流可以防止板塊表面形成水垢。
1、進出口溫差的有效利用
板式換熱器的結構可以用很高的熱導率進行熱交換。因此,完全回流時,熱交換只需利用1℃以下的溫差。
2、預防液體內部混合
特別考慮的墊片可以防止它直接被液體侵蝕。另外,墊片是雙密封式的,因此墊片變質,液體流出時,可以將液體排出開關外。
3、傳熱能力,容量變化方便
根據加工容量的變化,可以松開板的固定螺栓,增加或減少板數,以增加或減少熱表面面積。
4、蒸汽可以用作熱源
使用特殊成分的合成橡膠墊片,可以將蒸汽用作熱源。也就是說,工作溫度范圍達到180℃。
5、所需的安裝面積較小
輕型小型結構將所需的占地空間和重量分別減少到多管換熱器的四分之一和三分之一。此外,輕薄的熱導板由于液體存儲量小,安裝容易。
清洗時,如果不需要從主電線上分離,可以卸下板,多管需要額外的空間來分解管道。
