在設計管式換熱器時,關鍵的一步是計算換熱面積,以確保熱量傳遞效率的更大。在計算換熱面積時,需要考慮管壁內外的傳熱面積、管道長度和管道數量等因素。

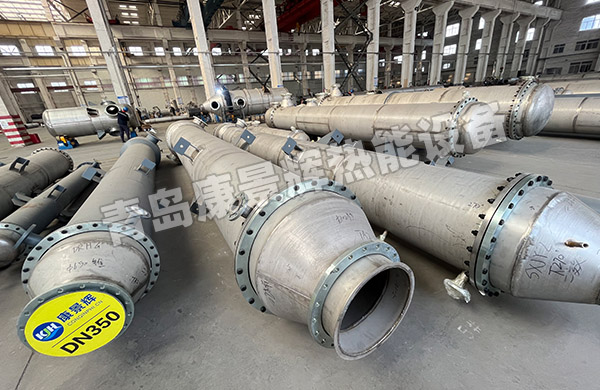

管式換熱器是工業中常用的換熱設備之一,其主要作用是將兩種流體之間的熱量傳遞給另一種流體。在設計管式換熱器時,關鍵的一步是計算換熱面積,以確保熱量傳遞效率的更大。本文將介紹管式換熱器換熱面積的計算方法。
換熱面積是指管式換熱器內外表面之間的總面積。換熱面積越大,換熱效率就越高。在計算換熱面積時,需要考慮管壁內外的傳熱面積、管道長度和管道數量等因素。
首先,需要計算管壁內側的傳熱面積。管壁內側的傳熱面積是指液體在管內壁流動時與管壁之間的接觸面積。該面積可以通過以下公式計算:
A_i = π × d_i × L × n
其中,A_i是管壁內側的傳熱面積,π是圓周率(約等于3.14),d_i是管內直徑,L是每根管子的長度,n是管道數量。
接下來,計算管壁外側的傳熱面積。管壁外側的傳熱面積是指管道外表面與周圍介質之間的接觸面積。該面積可以通過以下公式計算:
A_o = π × d_o × L × n
其中,A_o是管壁外側的傳熱面積,d_o是管道外徑,L是每根管子的長度,n是管道數量。
在實際設計中,通常還需要考慮管束的傳熱面積。管束是由多個管子組成的一組管道,可以通過以下公式計算管束的傳熱面積:
A_b = (π × (d_io^2 - d_ii^2) × L_b × n_b) / ln(d_o / d_i)
其中,A_b是管束的傳熱面積,d_io是管束外徑,d_ii是管束內徑,L_b是管束的長度,n_b是管束的數量。
最后,將上述三個面積加起來,就可以得到管式換熱器的總換熱面積:
A = A_i + A_o + A_b
在實際應用中,為了提高換熱效率,通常需要增加換熱面積??梢酝ㄟ^增加管道數量、延長管子長度或增大管子直徑來實現。但同時,也需要考慮設備尺寸、流體傳輸壓力和成本等因素。
總之,計算管式換熱器的換熱面積是設計過程中的一個重要步驟,涉及到管壁內外側的傳熱面積以及管束的傳熱面積。通過合理計算和設計,可以提高管式換熱器的熱效率,滿足工業生產的需要。
