板式換熱器可根據傳熱過程、產品結構、流程配置、表面緊湊度、流體數量以及傳熱機理等劃分為不同的類別和品種。下面給大家詳細介紹一下板換分類。
隨著傳熱板片、密封結構和制造方法等技術的發展與應用,板式換熱器早已突破傳統的“可拆式”概念,目前各種焊接式(如半焊式、釬焊式、全焊式或板殼式等)產品,也被視為板式換熱器的范疇,故相應的適用范圍不斷擴大,板式換熱器逐漸百花爭艷。
目前在供暖、空調、石油、化工、冶煉、食品等換熱系統中經常采用的可拆式板式換熱器的種類主要有對稱型、非對稱型、寬流道型、淺密波紋型。
換熱器可根據傳熱過程、產品結構、流程配置、表面緊湊度、流體數量以及傳熱機理等劃分為不同的類別和品種。
1.按照傳熱過程,板式換熱器均屬于非直接接觸、對流傳熱的換熱器。而且,冷熱流體除了對流傳熱外,尚包括通過垢層和板壁的熱傳導。

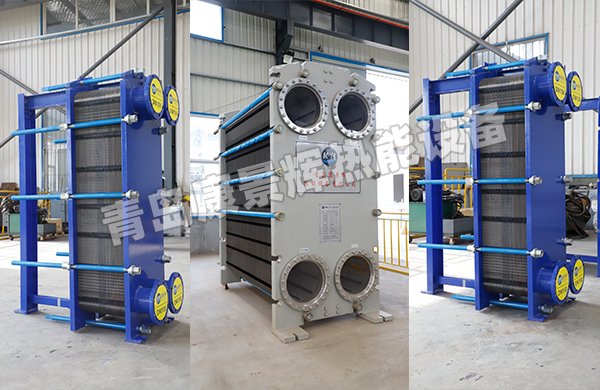

2.按照產品結構,板式換熱器可分為:可拆卸板式換熱器、焊接板式換熱器、螺旋板式換熱器和板卷式換熱器等四大類。但是行業習慣,后兩種板換并不常見,所以本文不再贅述。

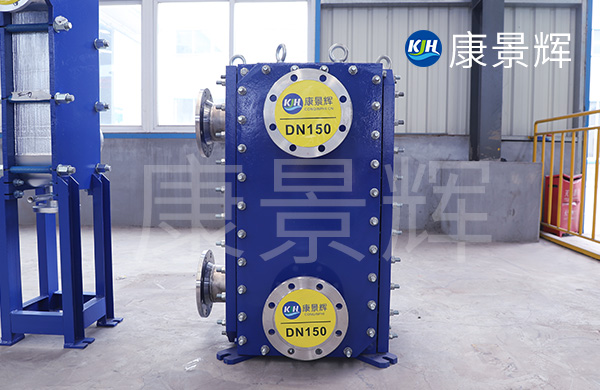

3.按照板片之間的連接方式分為:可拆卸板式換熱器和焊接板式換熱器。前者,所有板片之間由密封墊片連接,成為可拆開的板束,比如,常規的板式換熱器和雙壁板式換熱器;后者,所有板片均無密封墊片,而是焊接成為全部不可拆開的板束。
4.按照冷、熱流體的流道特性分為:對稱型板式換熱器和非對稱型板式換熱器。冷熱流體的流道由同一種板片組成的,即常規的板式換熱器;后者冷、熱流體的流道由一種板片或者兩種板片組成,故具有不同的特性。
5.按照流道的間隙大小可分為:常規間隔板式換熱器和寬間隙板式換熱器。前者,板間距小于或者等于5mm;后者,板間距約為前者2-5倍,可達20mm,包括由“搓衣板型”、“自由流型”和有凸筋的板片組成的板式換熱器——通常稱為“寬間隙板式換熱器”等。
6.按照板式換熱器的成套性可分為:?jiǎn)螜C(jī)和機組。
7.按照流程組合,板式換熱器可分為:?jiǎn)纬毯投喑贪迨綋Q熱器;順流、逆流和交叉流板式換熱器。
8.按照工藝用途,板式換熱器分為:加熱器、冷卻器、冷凝器、蒸發器和預熱器等。
9.按照緊湊度,板式換熱器均屬于液體-液體或液體-氣體兩相流體換熱的緊湊式換熱器,其緊湊度約為120-660㎡/m3。一般緊湊度為700-3000㎡/m3的換熱器,稱為緊湊式換熱器,主要用于氣氣或氣液介質的換熱;常規的管式換熱器,緊湊度小于100㎡/m3。
