在山東德州一大型鋼廠又一次推出了全新的板式換熱機組供暖案例,廠家對板式換熱機組工藝種類需求眾多且要求較高,設計計算精度需要求高
山東一大型鋼廠需求大面積供暖,不僅用于工廠及住宅供暖,而且對于工藝加熱也有所需求,工藝面積22000㎡,溫度均溫60℃,以此設備采用板式換熱機組。
一、項目案例信息:

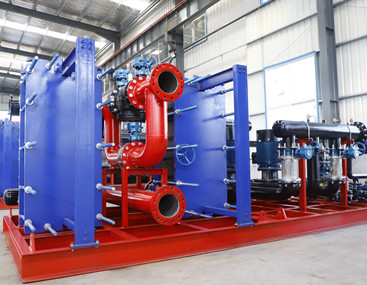

山東德州一家大型鋼材生產廠,面積為22000㎡,原用基礎管殼式換熱器進行供暖,不僅供暖效果差,而且作用于鍋爐工藝熱能流失率高,住宅分為三個片區,根據距離提供的供暖效果也不同,為了維持更好地?zé)崮苁褂眯Ч?,廠家引進了康景輝板式換熱機組,根據工藝量及溫度廠家采取了鍍鋅不銹鋼原材料進行工藝生產。
二、案例工藝設計實況:
我們通過對廠家介質的多次試驗得出,廠家的一次側供水溫度較低,而二次側需求較高且不止要滿足一項工藝,廠家決定設計采用大溫差板式換熱機組,保持二次側溫度在33℃—60℃區間,并且降低一次側的介質流量,從而提升供熱能力。
三、案例工藝流程:
在地下空間內預留大量空間→放置基座安裝板式換熱機組→再將一次網及二次網管路相連接→設置管路連接工業鍋爐→介質在進入鍋爐前達到工藝要求循環進入換熱器實現余熱回收。
此項技術當中,對于板式換熱機組的選材較為重要,不僅僅要滿足供熱還要實現余熱回收,板式換熱器板片的壓力是一項重要技術評測, 然而康景輝選擇的高等不銹鋼材質能夠輕松簡單的滿足工藝的需求。其他部分元件也自然要根據適當?shù)囊髲?205、鈦材、316L等相關材質中進行選取。
四、工藝難點:
通過對整段數據的追蹤考察,康景輝發現現場工藝有以下幾項難點:
1、板式換熱機組要滿足多想供暖工況的需求。
2、一次側和二次側區間值較大,設備如果選擇區間較大的產品會造成成本浪費,如果過小又會導致工藝不飽和。
3、工藝在冬季安裝,內部介質和外部溫度等多項因素持續波動,難以測量實際工藝情況。
4、面積較大,換熱量達到了12719KW,那么流量就需要達到200t/h以上,才能維持工藝正常實現
五、工藝效果:
工藝調整之后支線的水力情況得到明顯的變化,可以將設備使用起來的參數情況調整的更加準確,對熱指標控制有較大的意義。其次,滿足了多想工藝標準,使二次側回水溫度大幅度提升,就連寒冷的冬季也可以維持溫度達到50℃以上,不會低于35℃,提高了供熱效果,滿足了用戶需求。
