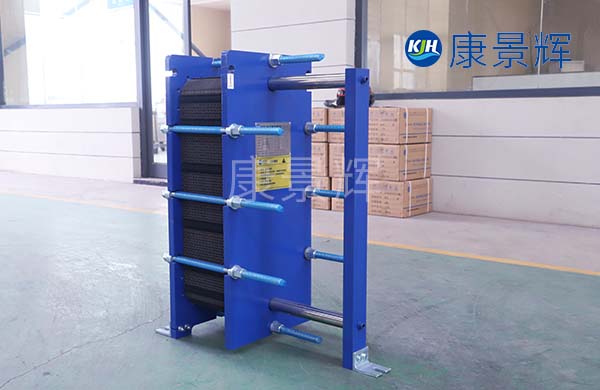

板式換熱器是由傳熱板、密封墊片、雙端壓力板、夾緊螺栓、支架等組成。那么,每個零件起什么作用呢?現在,讓我們簡單看一下。
板式換熱器是由傳熱板、密封墊片、雙端壓力板、夾緊螺栓、支架等組成。那么,每個零件起什么作用呢?現在,讓我們簡單看一下。
一、傳熱板片:熱板是板式換熱器主要傳熱作用的部件,一般波紋是成人型,不同流體介質的熱板材料也不同。大部分是用不銹鋼鈦制成的。
二、密封墊片:板式換熱器密封墊片主要在換熱板之間起密封作用。材料為丁腈橡膠、三元乙丙橡膠、氟橡膠等,根據介質使用不同的橡膠。
三、雙端壓力板:兩端的壓力板主要是擠壓所有熱導板,防止流體介質泄漏。
四、夾緊螺栓:夾緊螺栓主要起到擰緊雙端壓力板的作用。夾緊螺栓通常是雙頭螺紋,預緊螺栓時均勻固定板的力矩。
五、車床:主要支持換熱板,便于拆卸、清潔、組裝等。
板式換熱器的結構主要由以下幾個部分組成,每個部分都有其特定的功能:
1. 板片:板片是板式換熱器中的主要部件,它們提供了大量的表面積,以實現流體之間的熱交換。每個板片通常由不銹鋼或其他耐熱、耐腐蝕的材料制成,表面有特殊的凹凸紋路以增加熱交換效率。
2. 墊片:墊片用于密封板片之間的間隙,防止流體漏出或相互混合。墊片通常由耐熱、耐腐蝕的彈性材料制成。
3. 支架:支架用于支撐和定位板片,確保其保持正確的位置和間距。支架通常由強度高、穩定性好的材料制成。
4. 連接件:連接件用于將板式換熱器連接到系統的其他部分,如管道、泵等。連接件可以是螺紋連接、法蘭連接、焊接連接等,取決于應用的具體要求。
5. 緊固件:緊固件,如螺栓和螺母,用于將板片、支架和其他部件緊固在一起,形成一個完整的板式換熱器。
這些零部件的設計和材料選擇需要根據板式換熱器的具體應用和工作條件來確定,以確保其能有效地完成熱交換任務,同時具有良好的耐用性和可靠性。
