板式換熱器雖然被應用于各個行業領域,但是依然有很多朋友在安裝和使用的時候會出現這樣或者那樣的問題,今天康景輝小編為大家講解板式換熱器的安裝和使用方法。
板式換熱器雖然被應用于各個行業領域,但是依然有很多朋友在安裝和使用的時候會出現這樣或者那樣的問題,今天康景輝小編為大家講解板式換熱器的安裝和使用方法。
一、板式換熱器的安裝
板式換熱器按照有無鞍式支架分為:
1、沒有鞍式支架:應把板式換熱器安裝在磚砌的鞍形基礎上,安裝后的板式換熱器此刻不用與基礎固定,整個板式換熱器可隨著膨脹的改變自由移動。
2、有鞍式支架:應先在地基上平鋪混凝土,待完全干透后用地腳螺栓將鞍式支座與地面混凝土完全固定起來。
二、板式換熱器在安裝上的注意事項:
1、板式換熱器有4個吊裝孔供起吊時使用,不能把吊繩直接綁在換熱器框架或換熱板組上。吊裝時要注意換熱器的承重位置;
2、板式換熱器安裝過程中,應在換熱器前后兩端留出一定的空間以便維護和清洗;
3、安裝前檢查管道的冷熱介質進出口是否與板式換熱器上接管一致。在進出口位置Zui好安裝溫度和壓力表,以便隨時觀察介質的溫度和壓力情況;
4、板式換熱器不得在超過銘牌規定的條件下運行,對于換熱器夾緊尺寸以及換熱介質的溫度和壓力要進行及時觀察和分析,防止換熱器出現異常運行情況;
5、若換熱介質比較渾濁或有固態顆粒時,需在介質入口管道處安裝過濾裝置;
6、在正式運行之前,要將板式換熱器管道清洗干凈,以防焊渣或砂石進入換熱器中,對板式換熱器造成堵塞或磨損,影響換熱效果和使用壽命;
7、如果泵的出口壓力大于板式換熱器工作壓力時,應在板式換熱器的進口安裝減壓閥和安全閥。

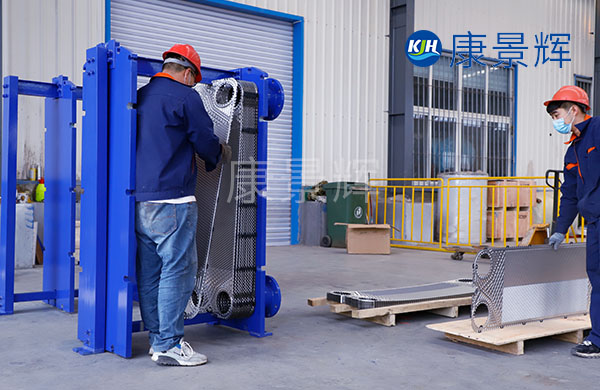

三、板式換熱器零件組裝和設備安裝時的注意事項:
1、吊裝時要注意換熱器的承重位置;
2、向墊片槽粘接墊片時,應確保墊片上和換熱板墊片槽內沒有沙子、油污、鐵屑、焊劑等雜質,以免損壞密封,造成泄漏;
3、擰緊螺栓時用力要均勻,并不斷地測量?jī)蓧壕o板內側的距離,保證兩壓緊板間平行度偏差不大于3mm。夾緊到規定尺寸并達到相應的平行度,以免墊片壓偏或滑出墊片槽;
4、同時,一邊夾緊一邊細查,觀察是否有墊片、換熱板發生錯位等現象;
5、液壓試驗的液體一般采用水。水溫不低于5℃。試驗時應緩慢升壓。試驗完成后,適當?shù)厮砷_壓緊螺母,放出積水,然后再擰緊螺母,夾緊至原尺寸。待用;
6、板式換熱器周圍應留有一定的檢修空間,其大小與換熱板的尺寸有關;
7、夾緊螺栓上要涂黃油,有條件的話應套上保護管,以免生銹或碰上螺栓;
8、當板式換熱器充滿液體、帶有壓力時,不允許夾緊螺母。
四、板式換熱器的使用方法:
1 、開始運行操作時,如兩種介質壓力不一樣,要先應緩慢打開低壓側閥門,然后開入高壓側閥門。
2 、停車運行時應緩慢切斷高壓側流體,再切斷低壓流體,請注意這樣做將大大有助于板式換熱器的使用壽命。
3 、板式換熱器應在本產品規定的工作溫度、壓力范圍下操作。超溫超壓可能破壞密封性能造成泄漏。禁止操作時猛烈沖擊。
五、板式換熱器開機操作注意事項:
1、使用新的管線前,要注意清理管線內的雜質,以免堵塞板式換熱器;
2、如果用污水作冷卻介質,或回收污水余熱,再或者介質內含有顆粒狀固體物時,要在板式換熱器入口段裝上過濾器或除污器,以免堵塞換熱器;
3、板式換熱器用于液一液交換時,不需要設排汽裝置,汽-汽交換及低流速高粘度液體時,應在管路系統中設置排汽閥、輸疏水器,提高換熱器換熱效率;
4、冷卻水(被加熱)溫度超過40℃時,應盡可能進行軟化處理,以免板式換熱器結垢,影響傳熱效果;
5、檢查管線連接是否正確,避免兩種介質相混,引起不良后果;
6、開機前首先檢查整個管路聯接系統以及所要求的流體進出口聯接形式。開機時因先開啟低溫低壓閥門,然后開啟高溫高壓流體閥門。停機時先關閉高溫高壓流體閥門,然后關閉低溫低壓流體閥門;
7、開機前嚴格檢查冷、熱介質的進口閥門是否關閉,出口閥門是否開啟;
8、完成上述工作后就可以開機了。開機先啟動冷、熱介質的泵。慢慢打開冷介質進口閥,然后打開熱介質進口閥。使介質緩慢地流入板式換熱器,以免造成溫度過高;
9、開機后檢查所有密封面及所有焊縫處有無滲漏等不正常的現象;
10、緩慢地升溫后,同時測定和計算是否滿足工藝要求。滿足后即可進入正常工作狀態。
六、板式換熱器正常運行過程中的注意事項:
1、要經常檢查板式換熱器所有密封面及焊縫,觀察有無滲漏等不正?,F(xiàn)象。若發現問題,應及時在問題處作上記號,待停機后處理;
2、要時時檢查壓力表、溫度計,觀察是否有不正?,F(xiàn)象;
3、停機時先慢慢關閉冷、熱介質的進口閥,再關閉兩介質的出口閥。開機則相反,先打開出口閥,后緩慢打開進口閥;
4、要定期對低壓側介質進行化驗,以免有高壓側介質混入。如有混入,說明發生內漏,應停機處理。
5、板式換熱器經過長期連續運行后,由于流體中沉積物集積在板片表面,增加熱阻,使傳熱效率降低,維修人員應定期進行清洗保養。
6、保養時,如需更換密封墊,先將板片用丙酮或醋酸乙脂清洗干凈,然后分別在板片槽內和密封墊上涂上粘膠劑,待稍干后將密封墊嵌如槽內,四周均勻壓平,數小時即可組裝。
七、板式換熱器停機時注意事項:
1、板式換熱器停機前需要先停泵,再切斷電源;
2、停泵后,再如上面說得順序關閉熱、冷介質的進口閥門,Zui后關閉兩介質出口閥;
3、如果管線上裝有放空閥,應打開;
4、對溫度較高的介質及腐蝕性介質應盡量使板式換熱器放空。以免打開換熱器時燙傷人,腐蝕其他機器。
