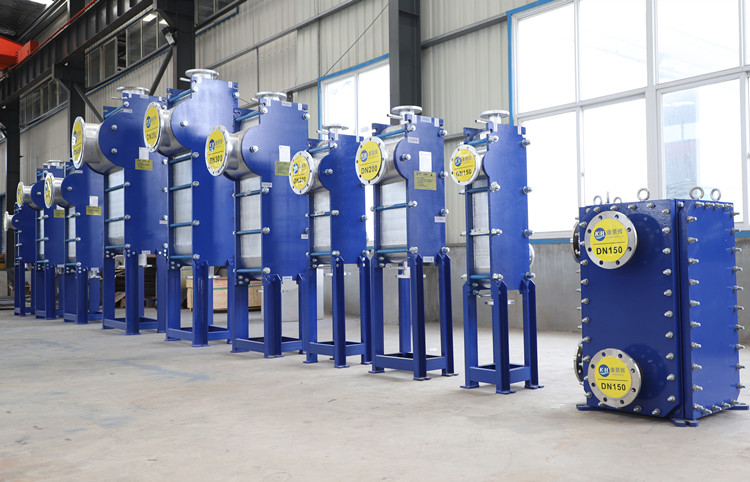

很多朋友都想了解板式冷凝器工作原理,在這之前我們先來了解一下什么是板式冷凝器。板式冷凝器,為制冷系統的機件,屬于換熱器的一種,能把氣體或蒸氣轉變成液體。常用于發電廠冷凝渦輪機排出的蒸氣。
除此之外,在冷凍廠中用冷凝器來冷凝氨和氟利昂之類的制冷蒸氣。石油化學工業中用冷凝器使烴類及其他化學蒸氣冷凝。在蒸餾過程中,把蒸氣轉變成液態的裝置也稱為冷凝器。在之前,大多數的冷凝器都是采用管式的或者其他形式的,板式冷凝器出現的比較晚,到1998年才開始有0.8平/片和0.25平/片兩種規格的板式冷凝器。
板式冷凝器工作原理
板式冷凝器與板式換熱器一樣,也屬于間壁式換熱器。其結構形式是相鄰兩板片之間,通過焊接形成兩種流通通道,兩種不同溫度的介質分別在同一板片兩側的通道中流過,每種介質通道通過分程隔板來控制流通面積,也就是我們說的流通長度。這樣,高溫流體通過板片將熱量傳遞給低溫流體,從而實現換熱的目的。
板束及壓緊板全部采用了焊接結構,能為在高溫高壓或工作介質對密封墊片有腐蝕的場合以及易燃、易爆、有毒介質和環境要求很高的生產工藝中汽體的冷凝、液體介質的冷卻、升溫、蒸發等工況條件下平穩運行。因此,板式冷凝器既具備可拆式板式換熱器的優點,又具備適用高溫,高壓的特點。
