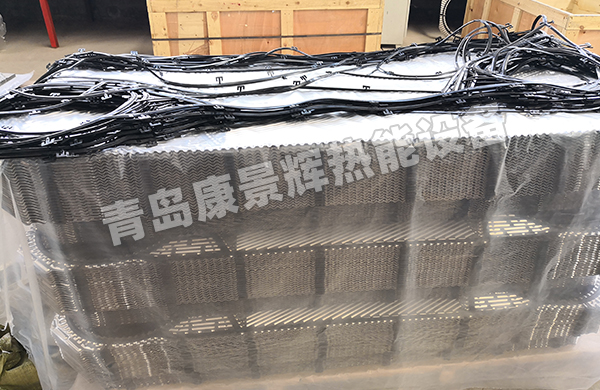

板片和墊片都是是板式換熱器重要組成部分之一,板式換熱器密封墊片根據在換熱板片上的安裝方式可分為3種;板式換熱器板片按其換熱介質流動形式分為單邊流和對角流2種.
板式換熱器墊片是板式換熱器重要組成部分之一,一種能產生塑性變形、并具有一定強度的材料制成的圓環。大多數墊片是從非金屬板裁下來的,或由工廠按規定尺寸制作,其材料為石棉橡膠板、石棉板、聚乙烯板等; 也有用薄金屬板(白鐵皮、不銹鋼)將石棉等非金屬材料包裹起來制成的金屬包墊片;還有一種用薄鋼帶與石棉帶一起繞制而成的纏繞式墊片。
普通橡膠墊片適用于溫度低于120℃的場合;石棉橡膠墊片適用于對水蒸氣溫度低于450℃,對油類溫度低于350℃,壓力低于5MPa的場合,對于一般的腐蝕性介質,較常用的是耐酸石棉板。在高壓機器及管道中,采用銅、鋁、10號鋼、不銹鋼制成的透鏡型或其他形狀的金屬墊片。高壓墊片與密封面的接觸寬度非常窄(線接觸),密封面與墊片的加工光潔度較高。

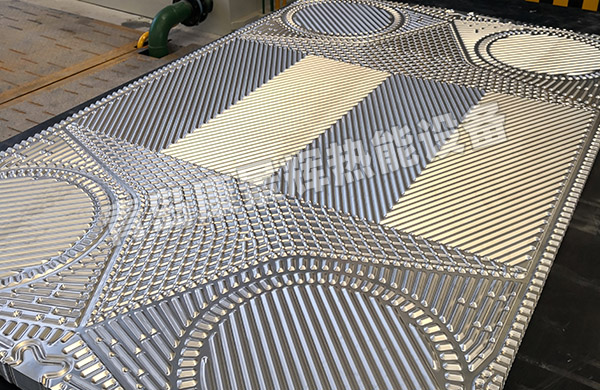

一、按介質流動形式劃分板式換熱器板片
板式換熱器板片按其換熱介質流動形式分為單邊流和對角流2種,相對應地,板式換熱器密封墊片按換熱介質流動形式分為單邊流和對角流2種。
1.單邊流是指從換熱板右邊角孔流進的換熱介質從右邊的角孔流出,同樣地,從左邊角孔流進的換熱介質從左邊的角孔流出。
2.對角流就是指換熱流體從右邊角孔流進而從左邊角孔流出,或者從左邊角孔流進的流體則從右邊角孔流出,呈現對角線的流動方式。從換熱效率來說,對角流方式優于單邊流,但是采用單邊流方式成本相對較低,所以在能滿足換熱效率的情形下,一般采用單邊流形式。
二、按安裝形式劃分板式換熱器密封墊片
板式換熱器密封墊片根據在換熱板片上的安裝方式,可以分為3種形式
1.直接粘貼式,就是在密封墊片上涂抹密封膠后,將其直接粘在換熱板片的安裝槽中。
2.膠釘鑲嵌式,就是換熱板片上設計了裝配孔,在密封墊片的邊上設計有膠釘,將密封墊片放入安裝槽后,將膠釘鑲嵌在裝配孔中。
3.扣裝式,就是在密封墊片的邊上設計有扣釘,用扣釘將密封墊片扣裝在換熱板片上。
對于以上3種方式,粘貼式密封墊片結構簡單,加工容易,但安裝和拆卸相對麻煩。鑲嵌式和扣裝式密封墊片結構復雜,加工較為麻煩,但安裝和拆卸相對容易。板式換熱器密封墊片按產品剖面形狀分為對稱形和非對稱形,對稱形一般應用于對角流的板片,上下密封面均為平面,沿水平面對稱,可正反安裝。非對稱形的地面為平面,上密封面可以是平面、曲面、斜面等。
