這些年城市化的進度日益加快,集中供暖的范圍也越來越大。而城市的熱源一般是比較集中,熱源廠通過城市高溫水管道、蒸汽管道將熱水、蒸汽送到各居民小區、企業中的換熱站。那換熱站自控系統是如何運行的呢,接下來讓我們一起來仔細了解一下?lián)Q熱站的自控系統吧。

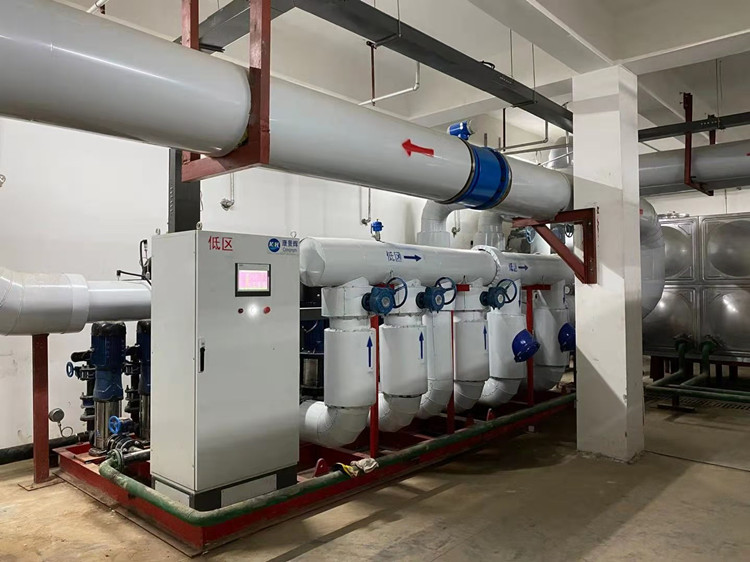

在換熱站高溫水管道、蒸汽中的高溫水、蒸汽與進居室暖氣片的熱水通過換熱器交換熱量。經過換熱后,二次網中熱水流入各居室中。在這個熱傳遞的過程中,熱源廠供熱調度要實時觀看分散在不同地理位置換熱站中溫度、壓力、流量、液位等參數,通過這些數據來控制換熱站中各種機器的運行。同時,根據這些數據調節熱源廠運行機組,保證換熱系統的穩定運行。
換熱站的供暖系統是個慣性系統,供熱范圍越大慣性越強,換熱站的逐年增加,供熱網絡不斷延伸和擴展,這都使得供熱網的熱力調節難度越來越大,同時由于我國逐步推行分戶供暖和按需收費,這更增加了用熱量的不確定性和隨機性,這都為如何保障換熱站的穩定運行提出了新的要求。
一、換熱站自控系統建立的重要:
換熱站的調節現狀:
目前多數的換熱站仍然是獨立運行、手工操作和人工操作,這一方面增加了人力成本的同時,也在操作人員的素質低造成的事故情況也常見,這都大大影響了集中供熱可靠穩定性。而且由于換熱站的監控?cái)?shù)據與熱源廠熱力調度不能實時傳輸,造成熱力調度無法對熱源廠運行狀況進行分析,導致熱力失調,供熱工藝達不到好的狀態,影響供熱效果造成很大的浪費。
二、換熱站自控系統的構成:
1、換熱站的組成和功能:
換熱站的組成,一般由板式換熱器組成的換熱系統、循環水組成的循環水系統和補水泵組成的補水系統來構成。其功能為:
(1)換熱站入網的熱量調節。當入網供熱能力正常時,換熱站的調節系統應根據設定值自我調節實現可靠運行。
(2)換熱站對用戶終端的調節。對于用戶終端的調節主要就是要實現對熱用戶終端網供、回水溫度和壓力的調節,關鍵的是如何對循環水泵的控制。
(3)換熱站補水部分的調節。在換熱站運行期間,熱用戶終端系統會出現跑、冒、滴、漏和用戶偷放水現象。循環熱水的流失會讓回水壓力過低,可能形成熱水汽化,引起熱交換器的劇烈振動,這會嚴重影響系統效果和機器的運行穩定。換熱站補水系統的作用是防治熱用戶終端倒空,保證系統在規定的壓力下平緩運行。
(4)換熱站的現場管理功能。自動系統應該能夠根據各處的傳感器傳回的數據自動進行故障分析,并在顯示器畫面上顯示控制機器運行狀態的數據,故障的診斷由換熱站控制器內的軟件通過數據分析來完成。
(5)換熱站的自我保護功能。換熱站的控制系統根據溫度、壓力、流量、液位等傳感器的數據,進行自我判斷,并進行有關的動作進行換熱站設備自我保護,避免發生危險。
2、自動控制系統的各單元結構
(1)數據采集控制單元。換熱站供熱系統中數據采集單元承擔換熱站自控系統將溫度、壓力、流量、液位的模擬量和設備狀態等開關量信號,從現場設備工作儀表由信號電纜直接到系統控制柜內部端子。由于數據變量是溫度的變化,而這個參數是模擬量,參數相對變化較慢,所以數據采集要將模擬量參數經過濾波、放大倍數、采樣周期、報警、線性變換、非線性變換。信號轉換等預設置,并對開關量狀態要經過防抖、報警設置等預設置。
(2)通訊傳輸單元。換熱站自控系統中通訊傳輸單元承擔熱力調度與各個現場換熱站控制站、熱用戶終端的數據傳輸,數據傳輸單元是整個觀察項目的橋梁,是保證熱網檢測系統正常運行的關鍵。監控系統采用的通訊方式有多種形式。應依據項目的實際情況可采用市話網、寬帶網等各種網.
(3)系統控制單元。換熱站自控系統中控制單元是重要步驟,他是人機界面—PLC—變頻器—儀表模式。人機界面采用觸摸屏與PLC項鏈,通過配置觸摸屏內部按鈕內置數據。實時改變PID參數。觀察換熱器、調節閥、循環泵、補水泵及變頻器工況,顯示現場溫度、壓力信號,內設報警限值可進行聲,方便調節和控制整個工作過程。PLC是控制系統的重要部分。
結語:總之,無人值守?fù)Q熱站很好的實現了對換熱站設備的自動控制,提高了換熱質量。在滿足用戶需求的前期下,節約了大量的人力、物力資源,減少了不必要的浪費。同時,管理人員可以更清楚地了解各個換熱站的運行數據,使管理更加有地放失,有效的提高了供熱管理水平,提高了熱力系統的運行管理水平。為熱力系統做著重要的貢獻。
