板式換熱器機組對于我們來說并不陌生。然而,板式換熱器機組的操作說明是我們很多人都不了解的。今天,我們一起來看一下板式換熱器機組操作方面的相關知識。
機組組成

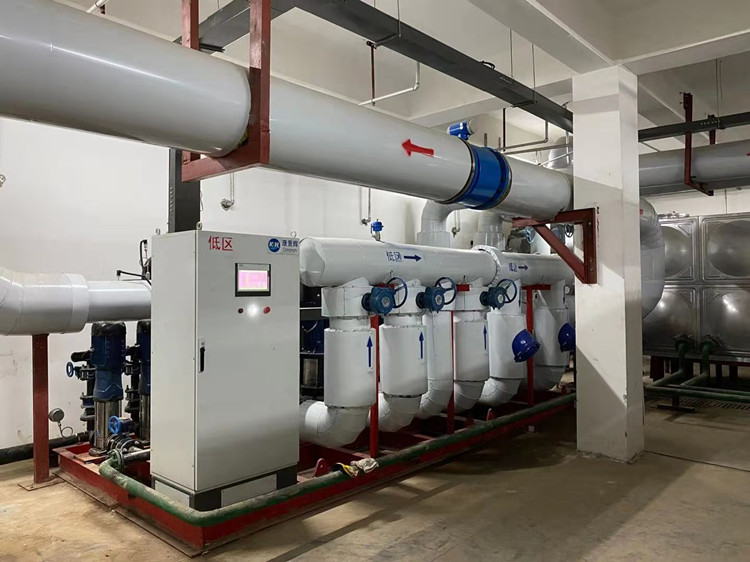

板式換熱器機組是由板式換熱器、循環泵、補水泵、配電柜、各種閥門和儀表、管道及基礎底座組成,各組成部件之間的連接及特點如下:
1、板式換熱器:
把一次網帶來的熱量或冷量通過板式換熱器傳遞給二次側。如果機組采用蒸汽為熱源,在蒸汽進口前需要配置管殼式減溫器,將蒸汽溫度降低之后再接入板式換熱器,以免溫度過高,縮短密封膠墊和換熱器壽命。
2、循環泵、補水泵
循環泵的運行主要給整個機組系統提供循環的動力源。補水泵則向系統提供足夠的穩定壓力。
3、控制柜
控制柜主要控制機組中循環泵、補水泵、電動調節閥等機器,來維持系統溫度和壓力的穩定。
4、閥門及過濾器
閥門可控制回路的打開或關閉,系統檢修時可以保障不停機。安全閥可以保證系統運行在穩定范圍內。過濾器用來過濾系統中的顆粒物及雜質,防止進入板式換熱器中,影響系統正常運行。
5、儀表
儀表用來顯示系統的運行參數。
6、管道及底座
用來連接以上機器,構成一套完整的機器。
事實上,板式換熱器機組在出廠前已經組合成一套完整的換熱器,用戶在收到機組之后,只需要連接管道跟電源即可,非常方便。關于板式換熱器機組正確的安裝方法及安裝流程之前小編已經寫過,有興趣的朋友可以直接點擊查看原文。下面我們來看一下機組的操作規程及維護。
一、開車前準備
1、機組在開機運行前,應檢查各夾緊螺栓有無松動,如有松動應均勻擰緊,擰緊時保證壓緊板平行。
2、使用前按1.25倍的工作壓力分到進行水壓試驗,保壓20分鐘無泄漏。一次使用須測壓,以后可以間隔測壓。
3、在管路系統中應設有放氣閥,以排盡機組中的空氣,以防止空氣停在機組中,影響傳熱。
4、冷熱介質按規定方向進入,不可任意更改接管方向,否則影響傳熱。
5、使用前應對換熱器進行嚴格清洗消毒,清洗時可用熱水進行,以除去換熱器中的油污和雜物。
二、操作程序
1、打開換熱器接管處的各介質出口閥門,在流量,壓力均低于正常操作的情況,緩緩開關冷側的進口閥觀察換熱器有無異常,調整各進出口閥門,使流量、壓力均滿足工藝要求,達到正常工作狀態。
2、換熱器運行時,為防止一側超壓,進換熱器冷熱介質的進口閥應同時打開,或者是先緩緩地注入低側流體,然后再緩緩的注入高壓流體。
3、冷熱介質如含有大顆料泥砂或其它雜物應先進行過濾,防止污水進行水壓試驗和運轉使用,以防影響壽命。
4、停車運行時應緩慢切斷高壓側流體,再切斷低壓流體。
5、機組操作允許較大使用壓力0.4~2Mpa,允許較大使用溫度120~160℃。
三、定期清洗
1、一般情況下可以不解體清洗,用水以與介質反方向沖洗,可沖出雜物,對于難于清洗的也可以用無腐蝕的化學清洗劑清洗。
2、長時間未清洗的,沉積物結垢很多用水清洗不了,須定期拆洗,可以用棕刷洗刷板面污垢也可以用無腐蝕的清洗劑洗刷。
四、板式換熱器機組的運行與維護
1、與機組相連的熱源,室外熱網,采暖工程須經施工安裝驗收合格后,整個系統暢通無泄漏,機組方可啟動運行。
2、首先將整個系統充滿經處理后的軟化水。
3、機組啟動前各閥門均應處于關閉狀態,先全部開啟回水閥,啟動循環泵后,再逐漸開啟出口閥、供水閥,此時應注意啟動電流是否超過額定值。當系統趨于穩定時再逐步開啟熱源進口閥、出口閥。
4、當系統達到穩定運行后,定時紀錄各種溫度,壓力以及流量數值。
5、停止運行時,先關閉熱源進口閥,五分鐘后再停運循環泵,關閉供水閥。
6、冬季停運時須關閉各接口閥門,將水放凈。
7、在機組正常運行時,應定期進行維修清洗,觀察水泵運轉是否正常。
8、定期或不定期對機組各連接閥門旋轉部件上油。
9、 定期擦除儀表、閥門及機組外表的污物,對機組脫漆部位進行補漆。
10、定期清除機組各進口Y型過濾器內可能有的污物。
11、清除機組進水口前除污器內部可能積存的銹泥及污物。
12、 定期檢修或更換與機組連接的各種閥門。
13、定期對機組儀表、安全閥檢驗,儀表指示正確,安全閥開啟靈活,動作可靠。確保機組運行穩定。
以上就是板式換熱器機組連接及安裝運行的相關知識,希望對大家有所幫助。
