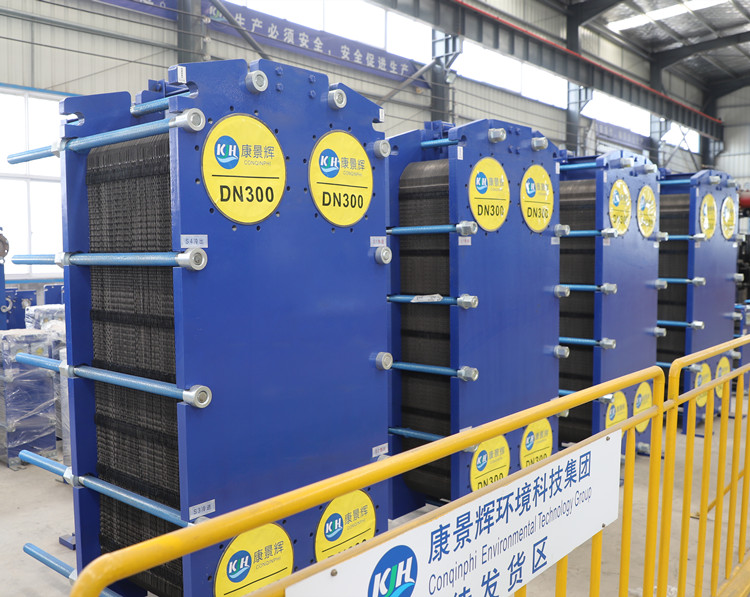

板式冷卻器被廣泛應用于各大行業,板式冷卻器組成確實很多朋友不了解的。板式冷卻器主要由框架、板片以及密封墊片等結構組成。下面我們來詳細了解一下這些組成結構及器作用。
板式冷卻器被廣泛應用于各大行業,板式冷卻器組成確實很多朋友不了解的。板式冷卻器主要由框架、板片以及密封墊片等結構組成。下面我們來詳細了解一下這些組成結構及器作用。
1、框架板
一般框架板是由碳鋼板制作而成,材質可分為Q235A和Q235B,其作用主要是起夾緊的功能,保證介質不泄露
2、傳熱板片
傳熱板片是板式冷卻器起換熱作用的主要組成元件,一般選用人字形波紋,按照流體介質的不同,傳熱板片的材質也不一樣,大多采用不銹鋼和鈦材制作而成。
3、密封墊片
板式冷卻器的密封墊片鑲嵌在密封槽內,主要是在換熱板片之間起密封作用。材質有:丁腈橡膠,三元乙丙橡膠,氟橡膠等,根據不同介質采用不同橡膠。
4、兩端壓板
兩端壓板主要是夾緊壓住所有的傳熱板片,保證流體介質不泄漏。
5、夾緊螺栓
夾緊螺栓主要是起緊固兩端壓板的作用。夾緊螺栓一般是雙頭螺紋,預緊螺栓時,使固定板片的力矩均勻。
6、掛架
板式冷卻器掛架主要是支承換熱板片,使其拆卸、清洗、組裝等方便。
7、支撐桿
主要是起支撐和立柱的作用。還有就是在后期清洗維修的時候,框架板和板片可以往后移動,大大提高了工作效率。
