我們都知道板式換熱器機組是供暖系統的關鍵點,很多朋友對板式換熱器機組知識不是很清楚,今天康景輝通過10個板式換熱器機組知識講解,讓大家更清楚的了解它。
1、板式換熱器機組簡介:

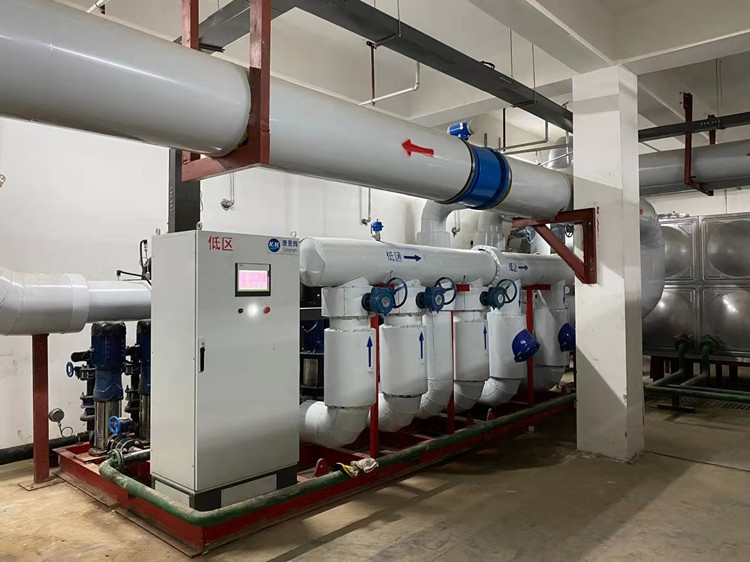

板式換熱器機組是指連接于一次網和二次網并裝有用戶連接的有關機器、儀表和控制機器的機房,是熱量交換、熱量分配以及系統監控的樞紐。
一次網:指連接于熱電廠換熱首站(或大型區域鍋爐房)與換熱器機組之間的管網。
二次網:指連接于換熱器機組與熱用戶之間的管網。
2、板式換熱器機組主要機器包括:
① 板式換熱器:轉換供熱介質種類,改變供熱介質參數的機器。
② 循環泵:為二次循環回水提供動力的機器。
③ 除污器:對系統介質的雜質進行過濾器清理的機器。
④ 補水泵:對系統介質的損失進行補充的機器。
⑤ 疏水器:自動的排除加熱器設備或蒸汽管道中的凝結水及空氣等不凝結氣體且不漏出蒸汽的機器。
⑥ 水箱:儲備補水水源、自來水、凝結水的機器。
⑦ 配電機組:主要對泵等機器控制和監控作用。
⑧ 計量機器:對供熱進行參數進行統計計算的作用。
其他:各類閥門,如閘閥、截止閥等
3、板式換熱器機組的供熱系統包括哪些部分?
① 熱源,②供熱熱網,③熱用戶。
4、板式換熱器機組的工作原理是什么?
板式換熱器機組的工作原理是:一次網熱源通過管道送到換熱器機組,并進入換熱器內,通過換熱器的換熱,將一次網熱源交換到二次網供熱管道內,二次網供熱管道引出至熱用戶。二次網回水經過過濾器除污,經由循環進入換熱器機組,被蒸汽或高溫水加熱后進行供熱,蒸汽或高溫水進入換熱器機組后,變成凝結水或高溫回水,返回?zé)嵩?,進行一、二次網供熱系統的循環。補水泵將軟水打入系統中以保持系統壓力恒定。 5、板式換熱器機組的分類
① 根據熱網輸送的熱媒不同,分為:熱水供熱板式換熱器機組和蒸汽供熱板式換熱器機組;
② 根據服務對象不同,可分為工業板式換熱器機組和民用板式換熱器機組;
③ 根據板式換熱器機組的位置和功能不同,分為用戶板式換熱器機組(點)和區域性板式換熱器機組。
6、換熱站水泵的選型流程?
根據總負荷和供回水溫度算出循環水泵流量,根據供熱半徑和換熱站阻力及末端阻力計算循環水泵揚程,根據樓高計算補水泵揚程(樓高加3-5m),依據循環水泵流量計算補水泵流量(系統總循環量的3-5)。
7、板式換熱器機組的熱水采暖系統有哪些優點?
熱能利用率高,輸送時無效損失小,散熱機器不易腐蝕,使用周期長,且散熱機器表面溫度低,符合衛生要求,系統操作方便,易于實現供水溫度的集中調節,系統蓄熱能力高,散熱均衡,適于遠距離輸送。
8、板式換熱器機組強化傳熱有哪些方法?
① 采用增加傳熱面積的結構
如:采用翅片管、釘頭管、螺旋管、波紋管等;管表面進行機械加工,螺旋管槽、螺紋管等;采用小管徑管子,可增加相同管板面積上的布管束,增加傳熱面積。
② 增加流體在換熱器內的流速,可以提高傳熱系數,強化傳熱。
如:增設擾流子,在觀眾插入螺旋帶,管外設置折流板、假管等;增加管程或殼程數目。
③ 采用導熱性能良好的材料來制造換熱器
做好換熱器防腐防垢措施,及時清垢都是提高傳熱效果的手段。
9、板式換熱器機組中的換熱器管為什么會結垢,如何除垢?
由于換熱器大多是以水為載熱體的換熱系統,某些鹽類在溫度升高時從水中潔凈析出,附著于換熱管表面,形成水垢。在冷卻水中加入聚磷酸鹽類緩沖劑,當水的PH值較高時,也可以導致水垢析出。初期形成的水垢比較松軟,但隨著垢層的生產,傳熱條件惡化,水垢中的結晶逐漸失去,垢層變硬,并牢固地附著于換熱管表面。
此外,如同水垢一樣,當換熱器的工作條件適合溶液析出晶體時,換熱管表面上即可積附由物料結晶形成的垢層;當流體所含的機械早市有機物較多、而流體的流速又較小時,部分機械雜質或有機物也會在換熱器機組內沉積,形成疏松、多孔或膠狀污垢。
板式換熱器機組管束除垢的方法:
① 手工或機械方法
當管束有輕微堵塞和積垢時,借助于鏟削、鋼絲刷等手工活機械方法進行清理,并用壓縮空氣、高壓水和蒸汽等配合吹洗。當管子結垢比較嚴重或全部堵死時,可以用管束沖水鉆(又稱為捅管機)進行清理。
② 沖洗法
沖洗法有兩種,一種是逆流沖洗,一般是在運動過程中或短時間停車時采用,可以不拆開裝置,但在機組上要預先設置逆流副線,當結垢情況并不嚴重時采用此法較為有效。
另一種方法是高壓水槍沖洗法。對不同的板式換熱器采用不同的旋轉水槍頭,可以是剛性的,也可以是繞性的,壓力從10MPa到200MPa自由調節。利用高壓水除污,無論對管間、管內及殼體均適用。高壓水槍沖洗換熱器效果較好,應用廣泛。
③ 化學除垢
板式換熱器機組管程結垢,主要是因?yàn)樗|(zhì)不好形成水垢及油垢的結焦沉淀和粘附兩種形式,用化學法除垢,首先應對結垢物質化驗分析,搞清結垢物性質,就可以決定采用哪種溶劑清洗。一般對硫酸鹽和硅酸鹽水垢采用堿洗(純堿、燒堿、硫酸三鈉等),碳酸鹽水水垢則用酸洗(鹽酸、硝酸、磷酸、碳酸等)。對油垢結焦可以用氫氧化鈉、碳酸鈉、洗衣粉、液體洗滌劑、硅酸鈉和水按配比配成清洗液進行清洗。采用化學清洗的辦法,現場需要重新配管,比較花費時間。
