板式換熱器是一種新型換熱器,目前是液-液,液-氣介質進行熱量交換的換熱器,它已廣泛應用于化學工業、電力工業、集中供熱和機械工業等領域。不過很多人還是對板式換熱器的工作原理并不清楚,下面就認真了解一下板式換熱器的作用原理及其相關知識吧!
一、板式換熱器是什么

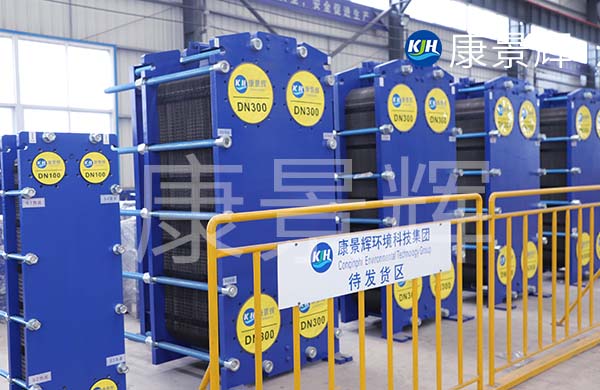

了解板式換熱器的工作原理之前,先了解板式換熱器是什么。它是由薄金屬板壓制成具有一定波紋形狀的換熱板片,然后疊裝,用夾板、螺栓緊固而成的一種換熱器。許多沖壓成有波紋的板片按照一定間隔,四周通過墊片密封,并用框架和壓緊螺旋重疊壓緊而成,板片和墊片的四個角孔形成了流體的分配管和匯集管,同時又合理地將冷熱流體分開,使其分別在每塊板片之間形成的窄小和曲折的通道中流過。冷熱流體依次通過流道,中間有一隔層板片將流體分開,并通過板片進行換熱。
二、板式換熱器的特點

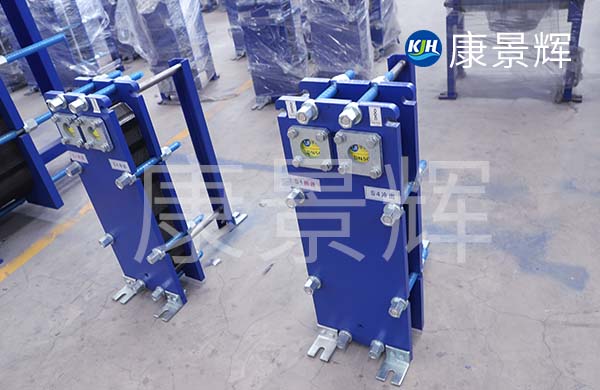

1、板式換熱器由一組波紋金屬板組成,板上有孔,供傳熱的兩種液體通過。金屬板片安裝在一個側面有固定板和活動壓緊板的框架內,并用夾緊螺栓夾緊;
2、板式換熱器節能效果較好,壽命長且溫度傳導性好,適用于室內外溫差大和溫差小的地區;
3、板式換熱器可根據用戶的要求配置加熱、制冷、加濕、凈化、消聲等不同功能段;
4、板式換熱器通常使用不銹鋼、鈦合金在真空高溫釬焊而成釬焊式,或者使用密封圈螺栓鎖合成組合式。
5、板式換熱器結構緊湊,能夠耐受持續高溫和高壓的工況條件。
三、板式換熱器的傳熱原理
板式換熱器根據熱力學定律,“熱量總是由高溫物體自發地傳向低溫物體,兩種流體存在溫度差,就必然有熱量進行傳遞”,兩種存在溫差的流體在受迫對流傳熱過程中,由于熱傳遞板表面采用瓦楞波結構優化設計,其換熱率達到97,即使流體流速在雷諾準數值以下,流體在板片之間的運動仍然呈三維運動,促使流體形成劇烈紊動,減少邊界層熱阻,強化傳熱效率。
四、板式換熱器的工作原理
板式換熱器由一組金屬板片組成,板上有四個角孔,供冷熱兩種介質通過。組裝時A板和B板交替排列,板片間形成網狀通道,密封墊把冷熱介質密封在換熱器里,同時又合理的將冷熱介質分開而不致混合。在通道里面冷熱流體間隔流動,可以根據需要逆流或順流,在流動過程中冷熱流體通過板壁進行換熱,從而達到換熱的效果。
