換熱器 是將熱流體的部分熱量傳遞給冷流體的機器。在化工、石油、動力、食品及其它許多工業生產中換熱器都占有重要地位,在化工生產中可作為加熱器、冷卻器、冷凝器、蒸發器和
換熱器是將熱流體的部分熱量傳遞給冷流體的機器。在化工、石油、動力、食品及其它許多工業生產中換熱器都占有重要地位,在化工生產中可作為加熱器、冷卻器、冷凝器、蒸發器和再沸器等。
今天板式換熱器廠家康景輝板式換熱器公司為大家總結了板式換熱器的各種分類及工作原理,希望對有需要的朋友提供幫助。
板式換熱器的種類有很多種,一般情況下按傳熱原理和方式可分為以下三大類:間壁式、蓄熱式、混合式。
下面我們具體來看一下:
一、間壁式
間壁式換熱器包括夾套式換熱器、沉浸式蛇管換熱器、噴淋式換熱器、管殼式換熱器、板式換熱器。今天,我們著重看一下管式的跟板式的兩種常用的。
1、管殼式(又稱列管式)
板式換熱器主要有殼體、管束、管板和封頭等部分組成,殼體多呈圓形,內部裝有平行管束或者螺旋管,管束兩端固定于管板上。在管殼換熱器內進行換熱的兩種流體,一種在管內流動,其行程稱為管程;一種在管外流動,其行程稱為殼程。

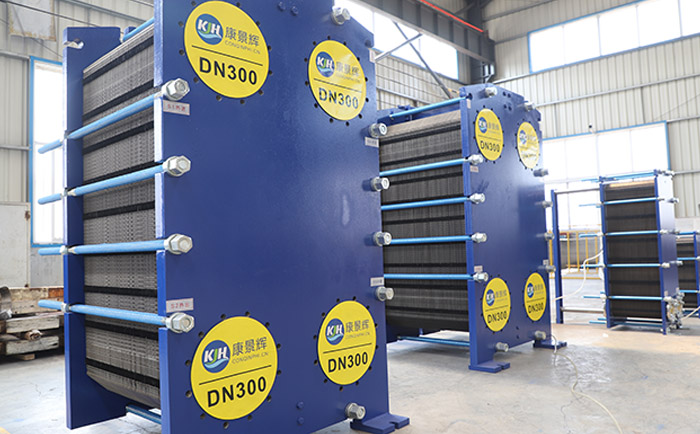

2、板式換熱器
是典型的間壁式換熱器,它在工業上的應用有著悠久的歷史,而且現在仍在所有換熱器中占據主要地位。主體結構由換熱板片以及板間的膠條組成。板式換熱器因?yàn)樗膬?yōu)勢,在很多行業中已經取代了管殼式換熱器的地位(關于板式換熱器比較管式換熱器的優勢大家可以點擊以下鏈接進行查看http://e26407.cn/faq/80.html)。
二、蓄熱式
蓄熱式換熱器通過固體物質構成的蓄熱體,把熱量從高溫流體傳遞給低溫流體,熱介質先通過加熱固體物質達到溫度后,冷介質再通過固體物質被加熱,使之達到熱量傳遞的目的。蓄熱式換熱器有旋轉式、閥門切換式等。
三、混合式
混合式換熱器是依靠冷、熱流體直接接觸而進行傳熱的,這種傳熱方式避免了傳熱間壁及其兩側的污垢熱阻,只要流體間的接觸情況良好,就有較大的傳熱速率。故凡允許流體相互混合的場合,都可以采用混合式換熱器。按照用途的不同可將混合式換熱器分為以下幾種類型:
1、冷卻塔(或稱冷水塔)
在這種換熱器中,用自然通風或機械通風的方法,將生產中已經提高了溫度的水進行冷卻降溫之后循環使用,以提高系統的經濟效益。
2、氣體洗滌塔(或稱洗滌塔)
在工業上用這種換熱器來洗滌氣體有各種目的,例如用液體吸收氣體混合物中的某些組分,除凈氣體中的灰塵,氣體的增濕或干燥等。但其廣泛的用途是冷卻氣體,而冷卻所用的液體以水居多??照{(diào)工程中廣泛使用的噴淋室,可以認為是它的一種特殊形式。
3、噴射式換熱器
在這種設備中,使壓力較高的流體由噴管噴出,形成很高的速度,低壓流體被引入混合室與射流直接接觸進行傳熱,并一同進入擴散管,在擴散管的出口達到同一壓力和溫度后送給用戶。
4、混合式冷凝器
這種換熱器一般是用水與蒸汽直接接觸的方法使蒸汽冷凝。
