板式冷卻器是由傳熱板片、密封墊片等結構組合,形成介質流通的通道,兩種不同的介質在相鄰的通道里逆向流動完成換熱。板式冷卻器結構相比傳統冷卻器有著明顯的優勢
板式冷卻器是合理利用與節約現有能源、開發新能源的關鍵機器。在化工生產過程中,傳熱過程大部分是在換熱器中實現的,在現代是有化工過程中,換熱器的投資占30—40,所以冷卻器的形式結構、參數設計、性能優化對化工過程的節能減排及經濟優化有著十分重要的意義。
在傳熱過程中,有相變的潛熱遠遠大于無相變的顯熱,因此蒸汽冷凝放熱比單相換熱負荷高的多。板式冷卻器有著結構小巧、傳熱系數高,溫差在2—3℃即可實現高傳熱負荷的特點,近幾年已經成為化工行業的“新寵兒”。

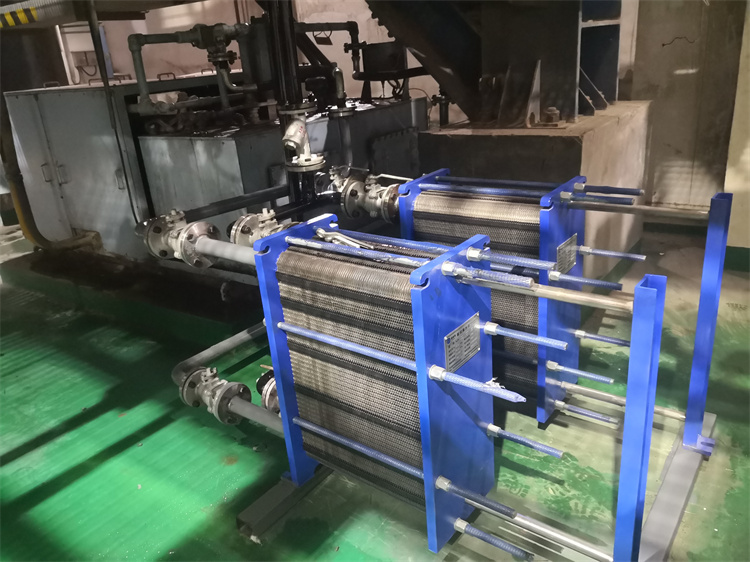

板式冷卻器是由傳熱板片、密封墊片等組合,形成介質流通的通道,兩種不同的介質在相鄰的通道里逆向流動完成換熱的。具體是由板片、橡膠密封墊、固定板、活動板、壓緊螺栓及上下導桿等組成。不銹鋼換熱板片有大噸位油壓機沖壓成形,板片表面壓有斜波紋,四周及角孔周圍均壓有密封槽。橡膠密封墊是用粘結劑將其貼牢在板片密封槽內。
根據流動需要再板片角孔周圍放置墊片,其頂部與另一相鄰板的對應位置相接觸,當密封墊壓緊到某一特定的設計尺寸時,起到引導一種流體進入該板面通道,或阻止流體進入板面的作用,這樣兩介質以及介質與外界間均被密封墊隔絕。由于不同的波紋板相互翻轉,構成不等截面通道,使流體在波紋板件流道內呈三維流動,能在較低的雷諾數下產生紊流,因此傳熱系數很高。
板式冷卻器相比傳統冷卻器有著明顯的優勢:
1、 傳熱系數大
由于流體在板片間湍流程度非常高,而且板片厚度又薄,所以傳熱系數大。一般的板式冷卻器對水的傳熱系數可達1500—4700W(㎡·K)。
2、 結構緊湊
單位體積設備提供的傳熱面積大,每立方米可達250㎡以上的傳熱面積。
3、操作靈活性大
可以進行多段操作或幾種操作,只需在適當位置安設中間隔板,便可使一臺冷卻器當幾臺用。又可根據調節板片數目以增減傳熱面積或是調節流道長短的方法,適應冷熱流體流量和溫度變化的要求,操作簡單方便。
另外,板式冷卻器還有金屬材料消耗低,板片加工制作容易等優點,板片的厚度只有0.4㎜—0.8㎜,內部具有湍東,很難結垢,清洗方便,松動押金螺栓便可。在日常使用中,操作檢修簡單便捷。
