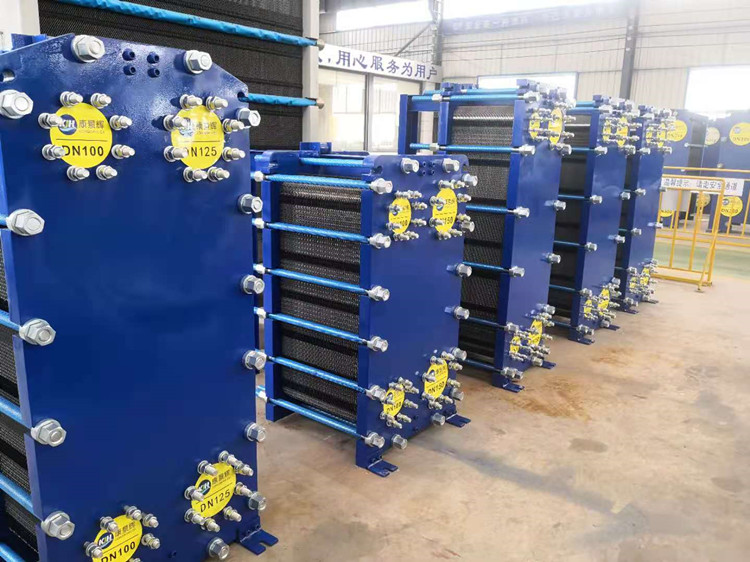

板式換熱器的板片是用來隔離介質和進行換熱的,是板式換熱器的重要組成部分。板片的設計厚度與板式換熱器的承壓能力有關。板片加厚能提高板式換熱器的承壓能力。板式換熱器板片的板型千差萬別,已有上百種型式。就其長寬比而言有1:2,1:3等,在特殊工況條件下還有1:1,1:4,1:5,1:6等。不同的工況采用不同的長寬比,其承壓能力也不盡相同。
一、板式換熱器板片的定義
板式換熱器板片是沖壓成型的,具有幾何圖形的有規則的波紋,有人字形、水平波紋等。波紋作用如下:
1、提高板片的剛度;
2、使介質在低流速下發生強烈地湍流,強化傳熱。
上述A片和B片是根據位置編號的,實際上可以互用。A片和B片的波紋是相互在板片平面內轉過180°間隔排列的。角孔不通(盲孔)的某些板片稱為換向板片。流體遇到盲孔即拐彎,進行換向。這樣能增長流程和增加冷卻或加熱時間。
通常采用人字形板片組合時,相鄰板片互相倒置,波紋相互接觸,形成密度大、分布均勻的指點,板片角及邊緣密封結構已逐步完善,使換熱器具有很好的承壓能力。在滿足板式換熱器承壓能力的前提下,應盡量選用較小的板片厚度。板片的厚度基本在0.4㎜~0.8㎜。板片的厚度主要依承受工作壓力的大小而決定,工作壓力要求越高,板片厚度越厚,生產成本越高。反之則越低,使用者需要視自己需求決定,基本上以0.5㎜及0.6㎜板片多。
二、很多時候,一些特殊的工況都會選擇符合需求的板片厚度。因?yàn)榘迤穸冗x薄了,可能會導致板片變形;如果選厚了,則又可能出現熱效率下降的問題??梢愿鶕?jù)幾個點去選擇:
1、承壓能力
一般來說,常規的工作壓力在1.0MPa,選擇板片的厚度為0.5㎜。當壓力超過1.0MPa,小于1.6MPa時,會選用0.6㎜的厚度,因?yàn)檫@時0.5㎜的板片在高壓下回產生變形,發生泄漏。
2、溫度
根據熱脹冷縮原理,溫度的升高或降低都會引起板片的膨脹或收縮,但板片的膨脹或收縮要受到來自固定壓緊板和活動壓緊板的限制。
板式換熱器的設計溫度不要超過150℃,當溫度超過或者更高時,會選用全焊接換熱器,而不采用板式的,因?yàn)槟透邷馗邏?,全焊厚度可達到1㎜,結構更穩定。
3、腐蝕性能
普通的水水、油水、汽水的介質工況,我們主要也是0.5㎜的板片厚度,這樣更利于傳熱。當遇到強酸、強堿或者腐蝕性強的產品的時候,我們也會考慮用0.6㎜或0.7㎜的板厚,以此提高板片冷熱兩側的表面熱系數,延長被腐蝕的可能性。
