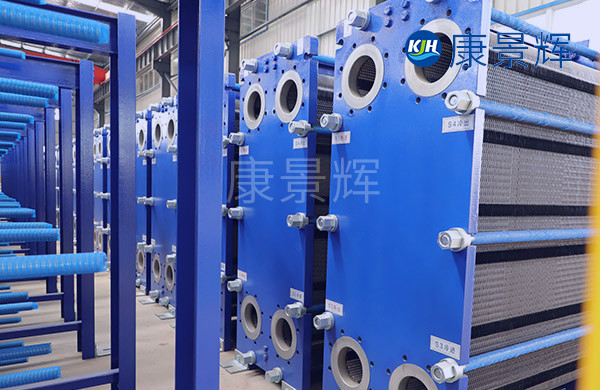

板式冷卻器是由一種金屬薄板,相鄰薄板之間襯以墊片并用框架夾緊組裝而成。板片冷卻器相比于傳統冷卻器而言,在節能減排方面有著明顯的優勢。
板式冷卻器是合理利用與節約現有能源、開發新能源的關鍵機器。板式冷卻器是板式換熱器的一種,有結構小巧,傳熱系數高,溫差在2-3℃即可實現高傳熱負荷的特點,可以說已成為化工行業的新寵兒。

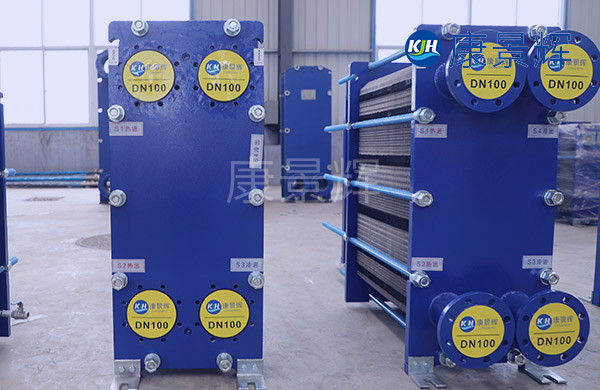

板式冷卻器通常用于液液傳熱,在許多情況下也可以用作冷卻器。板式冷卻器是由一種金屬薄板,相鄰薄板之間襯以墊片并用框架夾緊組裝而成。板片四角開有圓孔,形成流體通道,冷熱流體交替的在板片兩側流過,通過板片進行換熱。板片冷卻器相比于傳統冷卻器而言,在節能減排方面有著明顯的優勢。
板式冷卻器優點
1、系數大:由于流體在板片間湍動度非常高,且板片厚度又薄,所以傳熱系數比較大。一般的板式冷卻器對于水的傳熱系數可達1500~4700 W。
2、結構緊湊:單位體積設備提供的傳熱面積大,每立方米體積可達250㎡以上的傳熱面積。
3、操作靈活性大:可以進行多段操作或幾種操作,只需在適當位置安設中間隔板,便可使一臺設備當幾臺使用。又可根據需要調節板片數量以增減傳熱面積;或以調節流道長短的方法,適應冷熱流體流量和溫度變化的要求,比較方便。
此外,板式冷卻器還有金屬材料消耗低、板片加工制作容易,檢修清晰方便等優點。我國的板式冷卻器研制起步較晚,只是在1988年才0.8㎡/片和0.25㎡/片的兩種規格的板式冷卻器問世?,F(xiàn)在對板式冷卻器的研究非常少,大多數場合都是采用液體無相變的板式換熱器來代替板式冷卻器使用,板式冷卻器的發展艱巨而長遠。
總的來說,相對于普通的冷卻器,板式冷卻器具有處理量大,結構簡單,冷凝和冷卻傳熱系數高,占地面積小,污垢系數低及清洗方便等優點,可廣泛用于低壓蒸汽冷凝,蒸發裝置中的二次蒸汽冷凝冷卻,分餾系統的冷凝,航煤等輕質潔凈燃料的冷凝等,特別是替換原有大型蒸發器中的直接混合冷凝器效果明顯。板式冷卻器能夠節省投資成本和運行成本,對節能減排及經濟發展有重大作用。
