對我們多數人來說,板式熱交換器也許并不陌生,但是對于它的生產過程可能并不清楚。今天康景輝為大家講解一下板式熱交換器的生產過程,方便大家更好的了解它。
對我們多數人來說,板式熱交換器也許并不陌生,但是對于它的生產過程可能并不清楚。今天康景輝為大家講解一下板式熱交換器的生產過程,方便大家了解它。
1、設計選型:
生產加工之前我們需要對熱交換器進行選型,主要是確定熱交換器的板片型號,關于選型問題,大家可以點擊http://e26407.cn/faq/88.html進行查看,此處我們不再贅述。

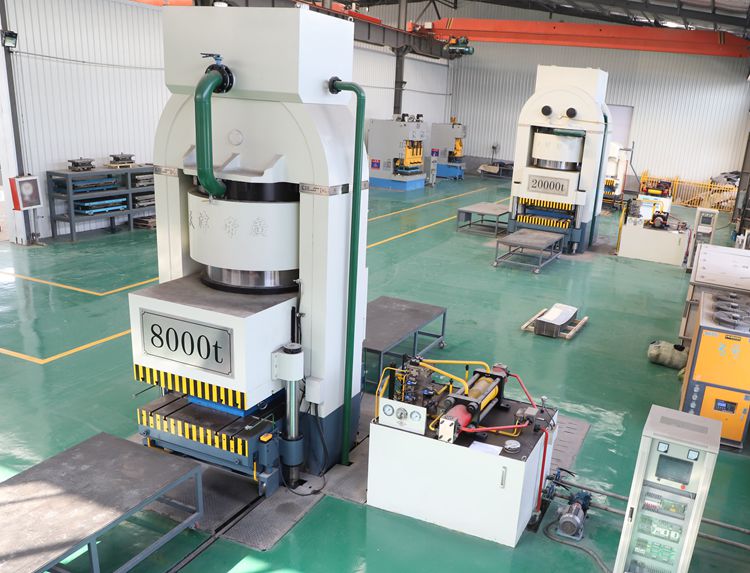

2、板片加工:
選定板片型號之后,需要進行板片加工,主要是通過沖壓工序在板片上壓制相應的波紋,需要注意的是,板片壓制需要一次成型,保證板片質量。
3、組裝板式熱交換器:
將零件擦洗干凈,密封墊片與溝槽粘接前,擦凈溝槽內殘膠,將合成樹脂粘接劑涂在板片內,然后壓入密封墊片,板片應交替旋轉180°進行疊加,不允許有錯裝,夾緊螺栓要擰緊到板束長度達計算值尺寸時為止。
4、沖壓定型:
講安裝好的板片進行沖壓,使各層之間板片和接合材料之間充分接觸。
5、焊接過程:
根據客戶的不同要求,將不同型號的接口和附屬部品焊接到板式熱交換器上。
6、檢漏、試壓:
將板式熱交換器抽氣到真空狀態,進行檢漏。經過檢漏的板式熱交換器需要接受高于客戶要求的壓力檢驗,檢驗方式一般為氮?dú)獯驂?,然后放入水槽保壓,檢查是否漏點。
7、干燥、包裝:
經過檢驗后的合格產品,干燥去除水分和雜質,然后包裝出廠。
