板式換熱器是冷流體通過換熱器板片傳熱,流體與板片直接接觸,傳熱方式為熱傳導和對流傳熱。提高板式換熱器傳熱效率的2大關鍵是提高傳熱系數和對數平均溫差。
板式換熱器是冷流體通過換熱器板片傳熱,流體與板片直接接觸,傳熱方式為熱傳導和對流傳熱。提高板式換熱器傳熱效率的2大關鍵是提高傳熱系數和對數平均溫差。 一、提高板式換熱器的傳熱系數
提高板式換熱器傳熱系數的方式要集中以下4點:
1、提高板片的表面?zhèn)鳠嵯禂?shù)
由于板式換熱器的波紋能使流體在較小的流速下產生湍流,因此能獲得較高的表面?zhèn)鳠嵯禂?shù),表面?zhèn)鳠嵯禂?shù)與板片波紋的幾何結構及介質的流動狀態有關。板片的波形包括人字形、平直形、球形等。一般來說,波紋斷面形狀為三角形的人字形板片具有較高的表面?zhèn)鳠嵯禂?shù),且波紋的夾角越大,板間流道內介質流速越高,表面?zhèn)鳠嵯禂?shù)越大。
2、減小板式換熱器污垢層熱阻
減小板式換熱器的污垢層熱阻的關鍵是防止板片結垢。板片結垢厚度為1mm時,傳熱系數降低約10。因此,要注意監測換熱器冷熱兩端的水質,防止板片結垢,并防止水中雜物附著在板片上。如果水中有黏性雜物,應采用專用過濾器進行處理。
那么,什么時候需要過濾器呢?過濾器到底有幾種呢?下面給大家介紹一下!
3、選用導熱率高的板式換熱器的換熱板片
板片材質可選擇奧氏體不銹鋼、鈦合金、鋼合金等。不銹鋼的導熱性能好,熱導率約14.4W/(mk),強度高,沖壓性能好,不易被氧化,價格比鈦合金和銅合金低,但是耐氯離子腐蝕的能力相對比較差。
4、減小板片厚度
板片的設計厚度與其耐腐蝕性能無關,與換熱器的承壓能力有關。板片加厚,能提高換熱器的承壓能力。采用人字形板片組合時,相鄰板片互相倒置,波紋相互接觸,形成了密度大、分布均勻的指點,板片角及邊緣密封結構已逐步完善,使換熱器具有很好的承壓能力。在滿足換熱器承壓能力的前提下,應盡量選用較小的板片厚度。

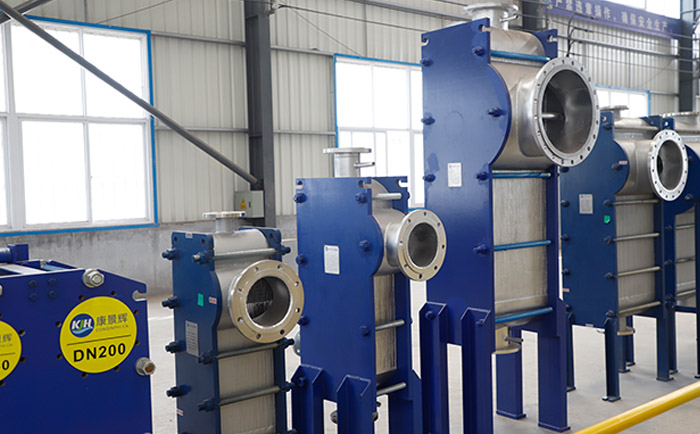

我們公司生產的換熱板的壓制設備-壓力機,壓制均勻。我們公司的壓力機目前大的有20000噸的,所以不管您是需要大型、中型,還是小型的板式換熱器,我們都能給您設計、生產出來。
二、提高對數平均溫差
板式換熱器流型有逆流、順流和混合流型。在相同工況下,逆流時對數平均溫差大,順流時小,混合流型介于二者之間。提高換熱器對數平均溫差的方法為盡可能采用逆流或接近逆流的混合流型,盡可能提高熱側流體的溫度,降低冷側流體的溫度。
